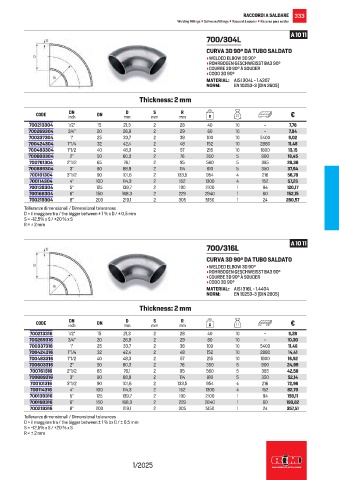

Page 335 - RACCORDERIEMETALLICHE - LISTINO 2025
P. 335
RACCORDI A SALDARE 333
Welding fittings • Schweissfittings • Raccord à souder • Racores para soldar
A 10 11
700/304L
CURVA 3D 90° DA TUBO SALDATO
• WELDED ELBOW 3D 90°
• ROHRBOGEN GESCHWEISST BA3 90°
• COURBE 3D 90° À SOUDER
• CODO 3D 90°
MATERIAL: AISI 304L - 1.4307
NORM: EN 10253-3 (DIN 2605)
Thickness: 2 mm
D
S
R
DN
CODE inch DN mm mm mm g €
700213304 1/2” 15 21,3 2 28 40 10 - 7,78
700269304 3/4” 20 26,9 2 29 60 10 - 7,94
700337304 1” 25 33,7 2 38 100 10 5400 9,02
700424304 1”1/4 32 42,4 2 48 152 10 2880 11,46
700483304 1”1/2 40 48,3 2 57 215 10 1800 13,15
700603304 2” 50 60,3 2 76 350 5 900 18,45
700761304 2”1/2 65 76,1 2 95 560 5 385 28,38
700889304 3” 80 88,9 2 114 810 5 350 37,94
700101304 3”1/2 90 101,6 2 133,5 954 4 216 56,78
700114304 4” 100 114,3 2 152 1300 4 152 57,25
700139304 5” 125 139,7 2 190 2100 1 84 120,17
700168304 6” 150 168,3 2 229 2840 1 60 152,15
700219304 8” 200 219,1 2 305 5150 1 24 280,57
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
S = -12,5% x S / +20 % x S
R = ± 2 mm
A 10 11
700/316L
CURVA 3D 90° DA TUBO SALDATO
• WELDED ELBOW 3D 90°
• ROHRBOGEN GESCHWEISST BA3 90°
• COURBE 3D 90° À SOUDER
• CODO 3D 90°
MATERIAL: AISI 316L - 1.4404
NORM: EN 10253-3 (DIN 2605)
Thickness: 2 mm
R
D
S
DN
CODE inch DN mm mm mm g €
700213316 1/2” 15 21,3 2 28 40 10 - 9,28
700269316 3/4” 20 26,9 2 29 60 10 - 10,30
700337316 1” 25 33,7 2 38 100 10 5400 11,46
700424316 1”1/4 32 42,4 2 48 152 10 2880 14,41
700483316 1”1/2 40 48,3 2 57 215 10 1800 16,92
700603316 2” 50 60,3 2 76 350 5 900 24,99
700761316 2”1/2 65 76,1 2 95 560 5 385 42,58
700889316 3” 80 88,9 2 114 810 5 350 52,14
700101316 3”1/2 90 101,6 2 133,5 954 4 216 72,96
700114316 4” 100 114,3 2 152 1300 4 152 82,70
700139316 5” 125 139,7 2 190 2100 1 84 158,11
700168316 6” 150 168,3 2 229 2840 1 60 193,82
700219316 8” 200 219,1 2 305 5150 1 24 357,51
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % bx D / ± 0,5 mm
S = -12,5% x S / +20 % x S
R = ± 2 mm
1/2025
