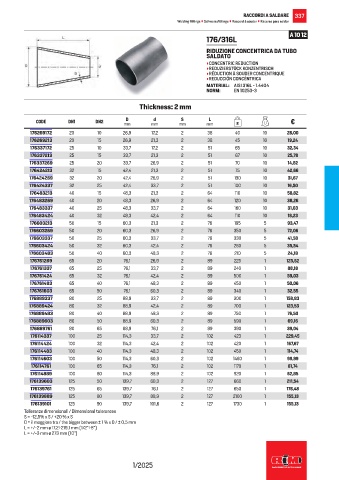

Page 339 - RACCORDERIEMETALLICHE - LISTINO 2025

RACCORDI A SALDARE 337
Welding fittings • Schweissfittings • Raccord à souder • Racores para soldar

A 10 12
176/316L
RIDUZIONE CONCENTRICA DA TUBO
SALDATO
• CONCENTRIC REDUCTION
• REDUZIERSTÜCK KONZENTRISCH
• RÉDUCTION À SOUDER CONCENTRIQUE
• REDUCCIÓN CONCÉNTRICA
MATERIAL: AISI 316L - 1.4404
NORM: EN 10253-3

Thickness: 2 mm

S
D
d
L
CODE DN1 DN2 mm mm mm mm g €
176269172 20 10 26,9 17,2 2 38 40 10 28,00
176269213 20 15 26,9 21,3 2 38 45 10 19,24
176337172 25 10 33,7 17,2 2 51 65 10 32,34
176337213 25 15 33,7 21,3 2 51 67 10 25,78
176337269 25 20 33,7 26,9 2 51 70 10 14,82
176424213 32 15 42,4 21,3 2 51 75 10 42,66
176424269 32 20 42,4 26,9 2 51 130 10 31,67
176424337 32 25 42,4 33,7 2 51 100 10 16,50
176483213 40 15 48,3 21,3 2 64 110 10 58,82
176483269 40 20 48,3 26,9 2 64 120 10 38,26
176483337 40 25 48,3 33,7 2 64 160 10 31,03
176483424 40 32 48,3 42,4 2 64 110 10 18,23
176603213 50 15 60,3 21,3 2 76 195 5 93,47
176603269 50 20 60,3 26,9 2 76 350 5 72,06
176603337 50 25 60,3 33,7 2 76 330 5 41,58
176603424 50 32 60,3 42,4 2 76 260 5 35,54
176603483 50 40 60,3 48,3 2 76 210 5 24,18
176761269 65 20 76,1 26,9 2 89 225 1 123,52
176761337 65 25 76,1 33,7 2 89 240 1 88,18
176761424 65 32 76,1 42,4 2 89 500 1 59,03
176761483 65 40 76,1 48,3 2 89 450 1 50,06
176761603 65 50 76,1 60,3 2 89 340 1 32,55
176889337 80 25 88,9 33,7 2 89 300 1 158,83
176889424 80 32 88,9 42,4 2 89 700 1 123,53
176889483 80 40 88,9 48,3 2 89 750 1 76,50
176889603 80 50 88,9 60,3 2 89 590 1 69,16
176889761 80 65 88,9 76,1 2 89 390 1 39,04
176114337 100 25 114,3 33,7 2 102 423 1 229,45
176114424 100 32 114,3 42,4 2 102 420 1 167,67
176114483 100 40 114,3 48,3 2 102 450 1 114,74
176114603 100 50 114,3 60,3 2 102 1460 1 99,99
176114761 100 65 114,3 76,1 2 102 1170 1 81,74
176114889 100 80 114,3 88,9 2 102 920 1 62,85
176139603 125 50 139,7 60,3 2 127 660 1 211,54
176139761 125 65 139,7 76,1 2 127 650 1 176,48
176139889 125 80 139,7 88,9 2 127 2100 1 155,13
176139101 125 90 139,7 101,6 2 127 1730 1 155,13
Tolleranze dimensionali / Dimensional tolerances
S = -12,5% x S / +20 % x S
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
L = +/-2 mm ø 17,2÷219,1 mm (1/2”÷8”)
L = +/-3 mm ø 273 mm (10”)

1/2025
