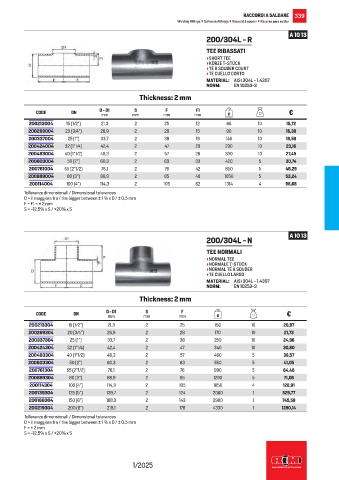

Page 341 - RACCORDERIEMETALLICHE - LISTINO 2025

RACCORDI A SALDARE 339
Welding fittings • Schweissfittings • Raccord à souder • Racores para soldar

A 10 13
200/304L - R
TEE RIBASSATI
• SHORT TEE
• KÜRZE T-STÜCK
• TÉ À SOUDER COURT
• TE CUELLO CORTO
MATERIAL: AISI 304L - 1.4307
NORM: EN 10253-3
Thickness: 2 mm

S
F1
F
CODE DN D - D1 mm mm mm g €
mm
200213004 15 (1/2”) 21,3 2 25 12 66 10 15,72
200269004 20 (3/4”) 26,9 2 28 15 90 10 16,38
200337004 25 (1”) 33,7 2 38 19 146 10 18,58
200424004 32 (1”1/4) 42,4 2 47 23 230 10 23,16
200483004 40 (1”1/2) 48,3 2 57 26 330 10 27,45
200603004 50 (2”) 60,3 2 63 33 420 5 30,74
200761004 65 (2”1/2) 76,1 2 76 42 850 5 48,29
200889004 80 (3”) 88,9 2 85 48 1050 5 53,24
200114004 100 (4”) 114,3 2 105 62 1314 4 96,68
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
F – F1 = ± 2 mm
S = -12,5% x S / +20% x S

A 10 13
200/304L - N
TEE NORMALI
• NORMAL TEE
• NORMALE T-STÜCK
• NORMAL TÉ À SOUDER
• TE CUELLO LARGO
MATERIAL: AISI 304L - 1.4307
NORM: EN 10253-3

Thickness: 2 mm

F
S
CODE DN D - D1 mm mm g €
mm
200213304 15 (1/2”) 21,3 2 25 150 10 20,97
200269304 20 (3/4”) 26,9 2 28 170 10 21,73
200337304 25 (1”) 33,7 2 38 250 10 24,96
200424304 32 (1”1/4) 42,4 2 47 340 10 30,80
200483304 40 (1”1/2) 48,3 2 57 460 5 36,57
200603304 50 (2”) 60,3 2 63 550 5 41,05
200761304 65 (2”1/2) 76,1 2 76 990 5 64,46
200889304 80 (3”) 88,9 2 85 1290 5 71,06
200114304 100 (4”) 114,3 2 105 1850 4 128,91
200139304 125 (5”) 139,7 2 124 2060 1 529,77
200168304 150 (6”) 168,3 2 143 2980 1 745,58
200219304 200 (8”) 219,1 2 178 4330 1 1280,14
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
F = ± 2 mm
S = -12,5% x S / +20% x S

1/2025
