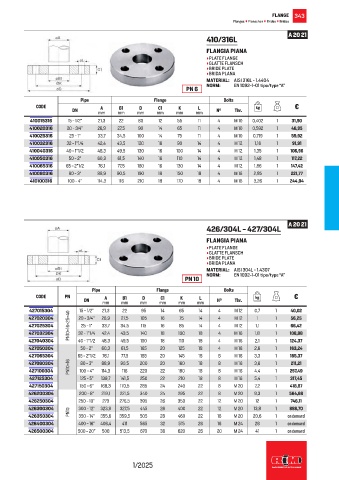

Page 345 - RACCORDERIEMETALLICHE - LISTINO 2025

FLANGE 343
Flanges • Flanschen • Brides • Bridas

A 20 21
410/316L
FLANGIA PIANA
• PLATE FLANGE
• GLATTE FLANSCH
• BRIDE PLATE
• BRIDA PLANA
MATERIAL: AISI 316L - 1.4404
NORM: EN 1092-1-01 tipo/type “A”
PN 6
Pipe Flange Bolts
CODE A B1 D C1 K L kg €
DN mm mm mm mm mm mm N° Thr.
410015316 15 - 1/2” 21,3 22 80 12 55 11 4 M 10 0,402 1 31,90
410020316 20 - 3/4” 26,9 27,5 90 14 65 11 4 M 10 0,592 1 46,95
410025316 25 - 1” 33,7 34,5 100 14 75 11 4 M 10 0,719 1 59,92
410032316 32 - 1”1/4 42,4 43,5 120 16 90 14 4 M 12 1,16 1 91,91
410040316 40 - 1”1/2 48,3 49,5 130 16 100 14 4 M 12 1,35 1 106,96
410050316 50 - 2” 60,3 61,5 140 16 110 14 4 M 12 1,48 1 117,22
410065316 65 - 2”1/2 76,1 77,5 160 16 130 14 4 M 12 1,86 1 147,42
410080316 80 - 3” 88,9 90,5 190 18 150 18 4 M 16 2,95 1 221,77
410100316 100 - 4” 114,3 116 210 18 170 18 4 M 16 3,26 1 244,94

A 20 21
426/304L - 427/304L

FLANGIA PIANA
• PLATE FLANGE
• GLATTE FLANSCH
• BRIDE PLATE
• BRIDA PLANA
MATERIAL: AISI 304L - 1.4307
NORM: EN 1092-1-01 tipo/type “A”
PN 10
Pipe Flange Bolts
CODE PN A B1 D C1 K L kg €
DN mm mm mm mm mm mm N° Thr.

427015304 15 - 1/2” 21,3 22 95 14 65 14 4 M 12 0,7 1 40,02
427020304 20 - 3/4” 26,9 27,5 105 16 75 14 4 M 12 1 1 56,25
427025304 PN10=16=25=40 25 - 1” 33,7 34,5 115 16 85 14 4 M 12 1,1 1 66,42
427032304 32 - 1”1/4 42,4 43,5 140 18 100 18 4 M 16 1,8 1 108,88
427040304 40 - 1”1/2 48,3 49,5 150 18 110 18 4 M 16 2,1 1 124,37
427050304 50 - 2” 60,3 61,5 165 20 125 18 4 M 16 2,6 1 163,24
427065304 65 - 2”1/2 76,1 77,5 185 20 145 18 8 M 16 3,3 1 185,37
427080304 80 - 3” 88,9 90,5 200 20 160 18 8 M 16 3,6 1 211,21
427100304 PN10=16 100 - 4” 114,3 116 220 22 180 18 8 M 16 4,4 1 257,49
427125304 125 - 5” 139,7 141,5 250 22 210 18 8 M 16 5,4 1 317,45
427150304 150 - 6” 168,3 170,5 285 24 240 22 8 M 20 7,2 1 418,87
426200304 200 - 8” 219,1 221,5 340 24 295 22 8 M 20 9,3 1 564,68
426250304 250 - 10” 273 276,5 395 26 350 22 12 M 20 12 1 746,11
426300304 300 - 12” 323,9 327,5 445 26 400 22 12 M 20 13,8 1 888,70
426350304 PN10 350 - 14” 355,6 359,5 505 28 460 22 16 M 20 20,6 1 on demand
426400304 400 - 16” 406,4 411 565 32 515 26 16 M 24 28 1 on demand
426500304 500 - 20” 508 513,5 670 38 620 26 20 M 24 41 1 on demand

1/2025
