346 FLANGE
Flanges • Flanschen • Brides • Bridas

A 20 21
427/316L

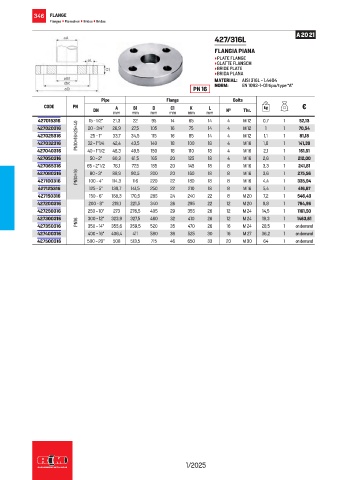

FLANGIA PIANA
• PLATE FLANGE
• GLATTE FLANSCH
• BRIDE PLATE
• BRIDA PLANA
MATERIAL: AISI 316L - 1.4404
NORM: EN 1092-1-01 tipo/type “A”
PN 16
Pipe Flange Bolts
CODE PN A B1 D C1 K L kg €
DN mm mm mm mm mm mm N° Thr.
427015316 15 - 1/2” 21,3 22 95 14 65 14 4 M 12 0,7 1 52,13
427020316 20 - 3/4” 26,9 27,5 105 16 75 14 4 M 12 1 1 70,54
427025316 PN10=16=25=40 25 - 1” 33,7 34,5 115 16 85 14 4 M 12 1,1 1 81,18
427032316 32 - 1”1/4 42,4 43,5 140 18 100 18 4 M 16 1,8 1 141,39
427040316 40 - 1”1/2 48,3 49,5 150 18 110 18 4 M 16 2,1 1 161,51
427050316 50 - 2” 60,3 61,5 165 20 125 18 4 M 16 2,6 1 212,00
427065316 65 - 2”1/2 76,1 77,5 185 20 145 18 8 M 16 3,3 1 241,81
427080316 80 - 3” 88,9 90,5 200 20 160 18 8 M 16 3,6 1 275,56
427100316 PN10=16 100 - 4” 114,3 116 220 22 180 18 8 M 16 4,4 1 335,94
427125316 125 - 5” 139,7 141,5 250 22 210 18 8 M 16 5,4 1 416,87
427150316 150 - 6” 168,3 170,5 285 24 240 22 8 M 20 7,2 1 546,43
427200316 200 - 8” 219,1 221,5 340 26 295 22 12 M 20 9,8 1 764,96
427250316 250 - 10” 273 276,5 405 29 355 26 12 M 24 14,5 1 1161,50
427300316 300 - 12” 323,9 327,5 460 32 410 26 12 M 24 19,3 1 1463,61
427350316 PN16 350 - 14” 355,6 359,5 520 35 470 26 16 M 24 28,5 1 on demand
427400316 400 - 16” 406,4 411 580 38 525 30 16 M 27 36,2 1 on demand
427500316 500 - 20” 508 513,5 715 46 650 33 20 M 30 64 1 on demand

1/2025
