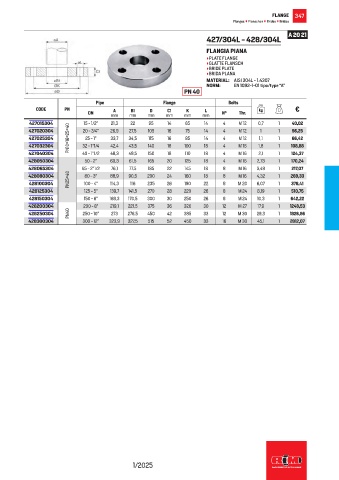

Page 349 - RACCORDERIEMETALLICHE - LISTINO 2025

FLANGE 347
Flanges • Flanschen • Brides • Bridas

A 20 21
427/304L - 428/304L
FLANGIA PIANA
• PLATE FLANGE
• GLATTE FLANSCH
• BRIDE PLATE
• BRIDA PLANA
MATERIAL: AISI 304L - 1.4307
NORM: EN 1092-1-01 tipo/type “A”
PN 40

Pipe Flange Bolts
CODE PN A B1 D C1 K L kg €
DN mm mm mm mm mm mm N° Thr.
427015304 15 - 1/2” 21,3 22 95 14 65 14 4 M 12 0,7 1 40,02
427020304 20 - 3/4” 26,9 27,5 105 16 75 14 4 M 12 1 1 56,25
427025304 PN10=16=25=40 25 - 1” 33,7 34,5 115 16 85 14 4 M 12 1,1 1 66,42
427032304 32 - 1”1/4 42,4 43,5 140 18 100 18 4 M 16 1,8 1 108,88
427040304 40 - 1”1/2 48,3 49,5 150 18 110 18 4 M 16 2,1 1 124,37
428050304 50 - 2” 60,3 61,5 165 20 125 18 4 M 16 2,73 1 170,24
428065304 65 - 2”1/2 76,1 77,5 185 22 145 18 8 M 16 3,48 1 217,07
428080304 80 - 3” 88,9 90,5 200 24 160 18 8 M 16 4,32 1 269,33
428100304 PN25=40 100 - 4” 114,3 116 235 26 190 22 8 M 20 6,07 1 378,41
428125304 125 - 5” 139,7 141,5 270 28 220 26 8 M 24 8,19 1 510,75
428150304 150 - 6” 168,3 170,5 300 30 250 26 8 M 24 10,3 1 642,22
428200304 200 - 8” 219,1 221,5 375 36 320 30 12 M 27 17,9 1 1248,53
428250304 PN40 250 - 10” 273 276,5 450 42 385 33 12 M 30 29,3 1 1826,86
428300304 300 - 12” 323,9 327,5 515 52 450 33 16 M 30 45,1 1 2812,07
