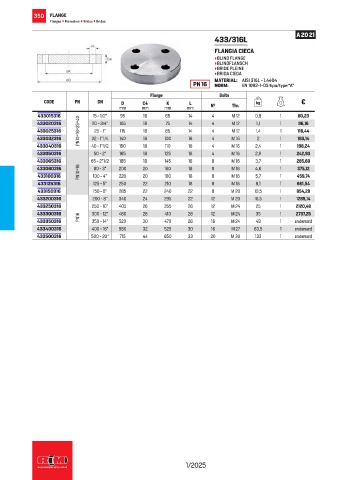

Page 352 - RACCORDERIEMETALLICHE - LISTINO 2025

350 FLANGE
Flanges • Flanschen • Brides • Bridas

A 20 21
433/316L
FLANGIA CIECA
• BLIND FLANGE
• BLINDFLANSCH
• BRIDE PLEINE
• BRIDA CIEGA
MATERIAL: AISI 316L - 1.4404
PN 16 NORM: EN 1092-1-05 tipo/type “A”
Flange Bolts
CODE PN DN D C4 K L kg €
mm mm mm mm N° Thr.
433015316 15 - 1/2” 95 16 65 14 4 M 12 0,8 1 80,23
433020316 20 - 3/4” 105 18 75 14 4 M 12 1,1 1 96,16
433025316 PN10=16=25=40 25 - 1” 115 18 85 14 4 M 12 1,4 1 116,44
433032316 32 - 1”1/4 140 18 100 18 4 M 16 2 1 183,14
433040316 40 - 1”1/2 150 18 110 18 4 M 16 2,4 1 198,24
433050316 50 - 2” 165 18 125 18 4 M 16 2,9 1 242,93
433065316 65 - 2”1/2 185 18 145 18 8 M 16 3,7 1 285,69
433080316 80 - 3” 200 20 160 18 8 M 16 4,6 1 375,12
433100316 PN10=16 100 - 4” 220 20 180 18 8 M 16 5,7 1 459,74
433125316 125 - 5” 250 22 210 18 8 M 16 8,1 1 661,54
433150316 150 - 6” 285 22 240 22 8 M 20 10,5 1 854,29
433200316 200 - 8” 340 24 295 22 12 M 20 16,5 1 1285,14
433250316 250 - 10” 405 26 355 26 12 M 24 25 1 2120,48
433300316 300 - 12” 460 28 410 26 12 M 24 35 1 2737,25
433350316 PN16 350 - 14” 520 30 470 26 16 M 24 48 1 on demand
433400316 400 - 16” 580 32 525 30 16 M 27 63,5 1 on demand
433500316 500 - 20” 715 44 650 33 20 M 30 133 1 on demand

1/2025
