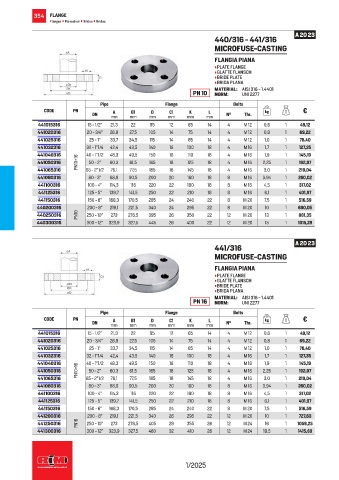

Page 356 - RACCORDERIEMETALLICHE - LISTINO 2025
P. 356
354 FLANGE
Flanges • Flanschen • Brides • Bridas
A 20 23
440/316 - 441/316
MICROFUSE-CASTING
FLANGIA PIANA
• PLATE FLANGE
• GLATTE FLANSCH
• BRIDE PLATE
• BRIDA PLANA
MATERIAL: AISI 316 - 1.4401
PN 10 NORM: UNI 2277
Pipe Flange Bolts
CODE PN A B1 D C1 K L kg €
DN mm mm mm mm mm mm N° Thr.
441015316 15 - 1/2” 21,3 22 95 12 65 14 4 M 12 0,6 1 49,12
441020316 20 - 3/4” 26,9 27,5 105 14 75 14 4 M 12 0,8 1 69,22
441025316 25 - 1” 33,7 34,5 115 14 85 14 4 M 12 1,0 1 78,40
441032316 32 - 1”1/4 42,4 43,5 140 16 100 18 4 M 16 1,7 1 127,35
441040316 40 - 1”1/2 48,3 49,5 150 16 110 18 4 M 16 1,9 1 145,19
441050316 PN10=16 50 - 2” 60,3 61,5 165 18 125 18 4 M 16 2,25 1 192,97
441065316 65 - 2”1/2 76,1 77,5 185 18 145 18 4 M 16 3,0 1 219,04
441080316 80 - 3” 88,9 90,5 200 20 160 18 8 M 16 3,94 1 260,02
441100316 100 - 4” 114,3 116 220 22 180 18 8 M 16 4,5 1 317,02
441125316 125 - 5” 139,7 141,5 250 22 210 18 8 M 16 6,1 1 401,97
441150316 150 - 6” 168,3 170,5 285 24 240 22 8 M 20 7,5 1 516,59
440200316 200 - 8” 219,1 221,5 340 24 295 22 8 M 20 10 1 680,05
440250316 PN10 250 - 10” 273 276,5 395 26 350 22 12 M 20 13 1 881,35
440300316 300 - 12” 323,9 327,5 445 26 400 22 12 M 20 15 1 1015,29
A 20 23
441/316
MICROFUSE-CASTING
FLANGIA PIANA
• PLATE FLANGE
• GLATTE FLANSCH
• BRIDE PLATE
• BRIDA PLANA
MATERIAL: AISI 316 - 1.4401
PN 16 NORM: UNI 2277
Pipe Flange Bolts
CODE PN A B1 D C1 K L kg €
DN mm mm mm mm mm mm N° Thr.
441015316 15 - 1/2” 21,3 22 95 12 65 14 4 M 12 0,6 1 49,12
441020316 20 - 3/4” 26,9 27,5 105 14 75 14 4 M 12 0,8 1 69,22
441025316 25 - 1” 33,7 34,5 115 14 85 14 4 M 12 1,0 1 78,40
441032316 32 - 1”1/4 42,4 43,5 140 16 100 18 4 M 16 1,7 1 127,35
441040316 40 - 1”1/2 48,3 49,5 150 16 110 18 4 M 16 1,9 1 145,19
441050316 PN10=16 50 - 2” 60,3 61,5 165 18 125 18 4 M 16 2,25 1 192,97
441065316 65 - 2”1/2 76,1 77,5 185 18 145 18 4 M 16 3,0 1 219,04
441080316 80 - 3” 88,9 90,5 200 20 160 18 8 M 16 3,94 1 260,02
441100316 100 - 4” 114,3 116 220 22 180 18 8 M 16 4,5 1 317,02
441125316 125 - 5” 139,7 141,5 250 22 210 18 8 M 16 6,1 1 401,97
441150316 150 - 6” 168,3 170,5 285 24 240 22 8 M 20 7,5 1 516,59
441200316 200 - 8” 219,1 221,5 340 26 295 22 12 M 20 10 1 727,63
441250316 PN16 250 - 10” 273 276,5 405 29 355 26 12 M 24 16 1 1059,25
441300316 300 - 12” 323,9 327,5 460 32 410 26 12 M 24 19,5 1 1415,69
1/2025
