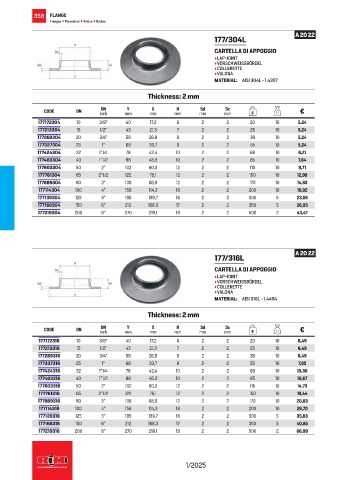

Page 360 - RACCORDERIEMETALLICHE - LISTINO 2025

358 FLANGE
Flanges • Flanschen • Brides • Bridas

A 20 22
177/304L
CARTELLA DI APPOGGIO
• LAP-JOINT
• VORSCHWEISSBÖRDEL
• COLLERETTE
• VALONA
MATERIAL: AISI 304L - 1.4307

Thickness: 2 mm

Y
Sc
DN
Sd
H
X
CODE DN inch mm mm mm mm mm g €
177172304 10 3/8” 40 17,2 6 2 2 20 10 5,24
177213304 15 1/2” 43 21,3 7 2 2 25 10 5,24
177269304 20 3/4” 58 26,9 8 2 2 38 10 5,24
177337304 25 1” 68 33,7 9 2 2 55 10 5,24
177424304 32 1”1/4 78 42,4 10 2 2 68 10 6,21
177483304 40 1”1/2 88 48,3 10 2 2 85 10 7,84
177603304 50 2” 102 60,3 12 2 2 115 10 9,71
177761304 65 2”1/2 122 76,1 12 2 2 150 10 12,98
177889304 80 3” 138 88,9 12 2 2 170 10 14,93
177114304 100 4” 158 114,3 16 2 2 200 10 18,92
177139304 125 5” 185 139,7 16 2 2 300 5 23,58
177168304 150 6” 212 168,3 17 2 2 350 5 26,93
177219304 200 8” 270 219,1 18 2 2 500 2 43,47

A 20 22
177/316L
CARTELLA DI APPOGGIO
• LAP-JOINT
• VORSCHWEISSBÖRDEL
• COLLERETTE
• VALONA
MATERIAL: AISI 316L - 1.4404

Thickness: 2 mm

Sc
Y
DN
X
H
Sd
CODE DN inch mm mm mm mm mm g €
177172316 10 3/8” 40 17,2 6 2 2 20 10 6,49
177213316 15 1/2” 43 21,3 7 2 2 25 10 6,49
177269316 20 3/4” 58 26,9 8 2 2 38 10 6,49
177337316 25 1” 68 33,7 9 2 2 55 10 7,85
177424316 32 1”1/4 78 42,4 10 2 2 68 10 10,30
177483316 40 1”1/2 88 48,3 10 2 2 85 10 10,67
177603316 50 2” 102 60,3 12 2 2 115 10 14,73
177761316 65 2”1/2 122 76,1 12 2 2 150 10 19,44
177889316 80 3” 138 88,9 12 2 2 170 10 20,83
177114316 100 4” 158 114,3 16 2 2 200 10 26,70
177139316 125 5” 185 139,7 16 2 2 300 5 35,83
177168316 150 6” 212 168,3 17 2 2 350 5 40,85
177219316 200 8” 270 219,1 18 2 2 500 2 66,99

1/2025
