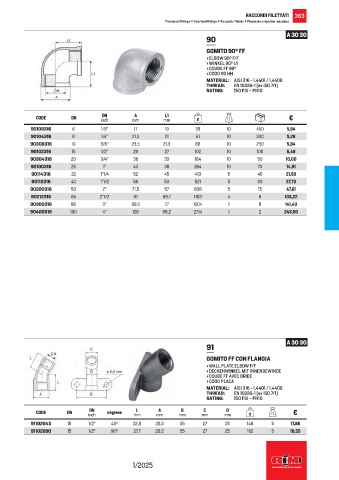

Page 365 - RACCORDERIEMETALLICHE - LISTINO 2025

RACCORDI FILETTATI 363
Threaded fittings • Gewindefittings • Raccords filetés • Piezas de empalme roscadas

A 30 30
90
GOMITO 90° FF
• ELBOW 90° F/F
• WINKEL 90° I/I
• COUDE FF 90°
• CODO 90 HH
MATERIAL: AISI 316 - 1.4401 / 1.4408
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10

DN
A
L1
CODE DN inch mm mm g €
90108316 6 1/8” 17 19 39 10 450 5,84
90104316 8 1/4” 21,3 21 61 10 300 5,28
90308316 10 3/8” 23,5 21,3 68 10 250 5,84
90102316 15 1/2” 29 27 102 10 100 6,48
90304316 20 3/4” 36 33 164 10 50 10,00
90100316 25 1” 43 38 264 10 70 14,91
90114316 32 1”1/4 52 45 413 5 45 21,93
90112316 40 1”1/2 58 50 521 5 30 27,73
90200316 50 2” 71,5 57 808 5 15 47,61
90212316 65 2”1/2 87 69,7 1183 4 8 103,22
90300316 80 3” 99,5 77 1504 1 8 141,43
90400316 100 4” 126 98,2 2714 1 2 243,50

A 30 30
91

GOMITO FF CON FLANGIA
• WALL PLATE ELBOW F/F
• DECKENWINKEL MIT INNENGEWINDE
• COUDE FF AVEC BRIDE
• CODO PLACA
MATERIAL: AISI 316 - 1.4401 / 1.4408
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10
A
C
B
D
DN
L
CODE DN inch degrees mm mm mm mm mm g €
91102045 15 1/2” 45° 22,8 28,5 55 27 25 146 5 17,86
91102090 15 1/2” 90° 27,7 28,5 55 27 25 162 5 18,55

1/2025
