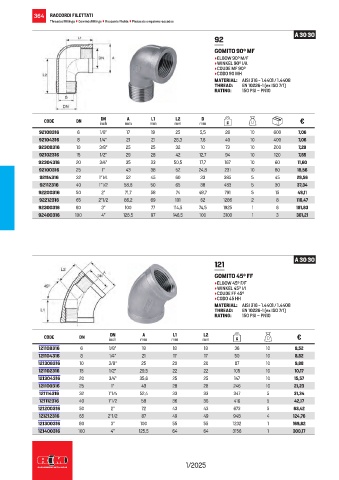

Page 366 - RACCORDERIEMETALLICHE - LISTINO 2025

364 RACCORDI FILETTATI
Threaded fittings • Gewindefittings • Raccords filetés • Piezas de empalme roscadas

A 30 30
92
GOMITO 90° MF
• ELBOW 90° M/F
• WINKEL 90° I/A
• COUDE MF 90°
• CODO 90 MH
MATERIAL: AISI 316 - 1.4401 / 1.4408
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10

A
DN
D
L2
L1
CODE DN inch mm mm mm mm g €
92108316 6 1/8” 17 19 25 5,5 26 10 600 7,06
92104316 8 1/4” 21 21 28,3 7,6 40 10 400 7,06
92308316 10 3/8” 25 25 32 10 73 10 200 7,29
92102316 15 1/2” 29 28 42 12,7 94 10 120 7,85
92304316 20 3/4” 35 33 50,5 17,7 167 10 60 11,60
92100316 25 1” 43 38 52 24,8 231 10 80 18,56
92114316 32 1”1/4 52 45 60 33 385 5 45 29,56
92112316 40 1”1/2 58,8 50 65 38 483 5 30 37,34
92200316 50 2” 71,7 58 74 48,7 791 5 15 49,11
92212316 65 2”1/2 86,2 69 101 62 1286 2 8 116,47
92300316 80 3” 100 77 114,5 74,5 1925 1 6 181,83
92400316 100 4” 126,5 97 146,5 100 3100 1 3 301,21

A 30 30
121

GOMITO 45° FF
• ELBOW 45° F/F
• WINKEL 45° I/I
• COUDE FF 45°
• CODO 45 HH
MATERIAL: AISI 316 - 1.4401 / 1.4408
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10

L1
A
DN
L2
CODE DN inch mm mm mm g €
121108316 6 1/8” 18 18 18 36 10 8,52
121104316 8 1/4” 21 17 17 50 10 8,52
121308316 10 3/8” 25 20 20 87 10 9,88
121102316 15 1/2” 29,5 22 22 105 10 10,17
121304316 20 3/4” 35,6 25 25 147 10 15,57
121100316 25 1” 43 28 28 246 10 21,23
121114316 32 1”1/4 52,4 33 33 347 5 31,34
121112316 40 1”1/2 58 36 36 416 5 42,17
121200316 50 2” 72 43 43 673 5 63,42
121212316 65 2”1/2 87 49 49 948 4 124,76
121300316 80 3” 100 55 55 1232 1 169,82
121400316 100 4” 125,5 64 64 3156 1 300,17

1/2025
