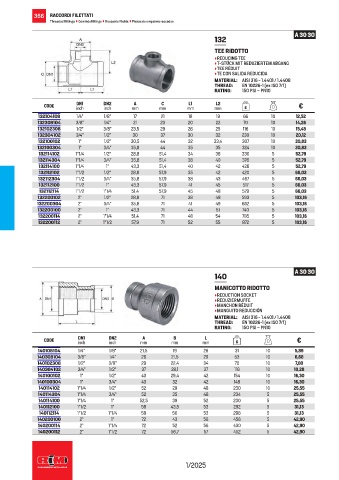

Page 368 - RACCORDERIEMETALLICHE - LISTINO 2025
P. 368
366 RACCORDI FILETTATI
Threaded fittings • Gewindefittings • Raccords filetés • Piezas de empalme roscadas
A 30 30
132
TEE RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TEE RÉDUIT
• TE CON SALIDA REDUCIDA
MATERIAL: AISI 316 - 1.4401 / 1.4408
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10
A
L2
L1
C
CODE DN1 DN2 mm mm mm mm g €
inch
inch
132104108 1/4” 1/8” 17 21 18 19 66 10 12,52
132308104 3/8” 1/4” 21 23 20 22 70 10 14,26
132102308 1/2” 3/8” 23,5 29 26 25 116 10 15,48
132304102 3/4” 1/2” 30 37 30 32 230 10 20,12
132100102 1” 1/2” 30,5 44 32 33,4 307 10 30,83
132100304 1” 3/4” 35,8 44 35 35 324 10 30,83
132114102 1”1/4 1/2” 28,8 51,4 34 38 330 5 52,79
132114304 1”1/4 3/4” 35,8 51,4 38 40 376 5 52,79
132114100 1”1/4 1” 43,3 51,4 40 42 426 5 52,79
132112102 1”1/2 1/2” 28,8 57,9 35 42 420 5 66,03
132112304 1”1/2 3/4” 35,8 57,9 38 43 467 5 66,03
132112100 1”1/2 1” 43,3 57,9 41 45 517 5 66,03
132112114 1”1/2 1”1/4 51,4 57,9 45 48 579 5 66,03
132200102 2” 1/2” 28,8 71 38 48 593 5 103,16
132200304 2” 3/4” 35,8 71 41 49 662 5 103,16
132200100 2” 1” 43,3 71 44 51 740 5 103,16
132200114 2” 1”1/4 51,4 71 48 54 785 5 103,16
132200112 2” 1”1/2 57,9 71 52 55 872 5 103,16
A 30 30
140
MANICOTTO RIDOTTO
• REDUCTION SOCKET
• REDUZIERMUFFE
• MANCHON RÉDUIT
• MANGUITO REDUCCIÓN
MATERIAL: AISI 316 - 1.4401 / 1.4408
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10
L
A
B
CODE DN1 DN2 mm mm mm g €
inch
inch
140108104 1/4” 1/8” 21,5 19 26 31 10 5,89
140308104 3/8” 1/4” 26 21,5 29 53 10 6,68
140102308 1/2” 3/8” 29 22,4 34 70 10 7,80
140304102 3/4” 1/2” 37 28,1 37 116 10 10,28
140100102 1” 1/2” 43 29,4 42 154 10 16,30
140100304 1” 3/4” 43 32 42 148 10 16,30
140114102 1”1/4 1/2” 52 29 48 230 10 25,55
140114304 1”1/4 3/4” 52 35 48 234 5 25,55
140114100 1”1/4 1” 52,5 39 52 230 5 25,55
140112100 1”1/2 1” 59 43,5 53 292 5 31,13
140112114 1”1/2 1”1/4 59 50 53 298 5 31,13
140200100 2” 1” 72 43 56 456 5 42,90
140200114 2” 1”1/4 72 52 56 430 5 42,90
140200112 2” 1”1/2 72 56,7 57 452 5 42,90
1/2025
