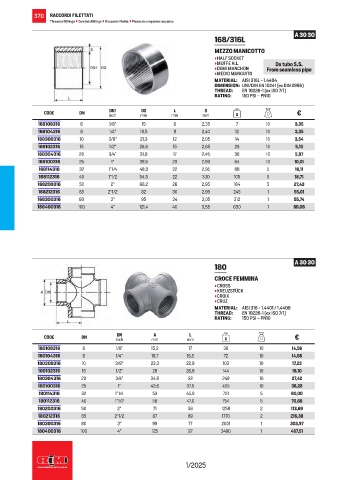

Page 372 - RACCORDERIEMETALLICHE - LISTINO 2025

370 RACCORDI FILETTATI
Threaded fittings • Gewindefittings • Raccords filetés • Piezas de empalme roscadas

A 30 30
168/316L
MEZZO MANICOTTO
• HALF SOCKET
• MUFFE H.L. Da tubo S.S.
• DEMI MANCHON From seamless pipe
• MEDIO MANGUITO
MATERIAL: AISI 316L - 1.4404
DIMENSION: UNI/DIN EN 10241 (ex DIN 2986)
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10

D2
S
L
CODE DN DN1 mm mm mm g €
inch
168108316 6 1/8” 15 8 2,35 7 10 3,35
168104316 8 1/4” 18,5 11 2,40 12 10 3,35
168308316 10 3/8” 21,3 12 2,05 14 10 3,54
168102316 15 1/2” 26,6 15 2,65 26 10 5,13
168304316 20 3/4” 31,8 17 2,45 36 10 5,97
168100316 25 1” 39,5 20 2,90 64 10 10,01
168114316 32 1”1/4 48,3 22 2,95 88 5 16,11
168112316 40 1”1/2 54,5 22 3,10 105 5 18,71
168200316 50 2” 66,2 26 2,95 164 5 27,43
168212316 65 2”1/2 82 30 2,95 245 1 55,01
168300316 80 3” 95 34 3,05 312 1 55,74
168400316 100 4” 121,4 40 3,55 630 1 88,08

A 30 30
180
CROCE FEMMINA
• CROSS
• KREUZSTÜCK
• CROIX
• CRUZ
MATERIAL: AISI 316 - 1.4401 / 1.4408
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10

A
DN
L
CODE DN inch mm mm g €
180108316 6 1/8” 15,2 17 38 10 14,56
180104316 8 1/4” 19,7 18,5 72 10 14,56
180308316 10 3/8” 23,3 22,9 103 10 17,23
180102316 15 1/2” 28 26,8 144 10 19,10
180304316 20 3/4” 34,8 32 249 10 27,42
180100316 25 1” 43,6 37,5 435 10 36,28
180114316 32 1”1/4 53 45,9 701 5 60,00
180112316 40 1”1/2 58 47,6 754 5 70,68
180200316 50 2” 71 58 1258 2 113,69
180212316 65 2”1/2 87 69 1770 2 216,38
180300316 80 3” 99 77 2031 1 303,97
180400316 100 4” 125 97 3490 1 467,51
