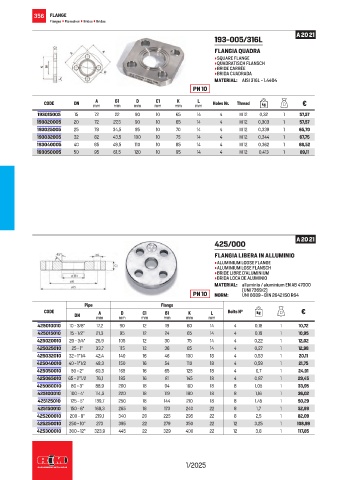

Page 358 - RACCORDERIEMETALLICHE - LISTINO 2025

356 FLANGE
Flanges • Flanschen • Brides • Bridas

A 20 21
193-005/316L
FLANGIA QUADRA
• SQUARE FLANGE
• QUADRATISCH FLANSCH
• BRIDE CARRÉE
• BRIDA CUADRADA
MATERIAL: AISI 316L - 1.4404
PN 10

D
C1
K
B1
L
A
CODE DN mm mm mm mm mm mm Holes Nr. Thread kg €
193015005 15 72 22 90 10 65 14 4 M 12 0,32 1 57,57
193020005 20 72 27,5 90 10 65 14 4 M 12 0,303 1 57,57
193025005 25 78 34,5 95 10 70 14 4 M 12 0,339 1 65,70
193032005 32 82 43,5 100 10 75 14 4 M 12 0,344 1 67,75
193040005 40 85 49,5 110 10 85 14 4 M 12 0,362 1 68,52
193050005 50 95 61,5 120 10 95 14 4 M 12 0,413 1 89,11

A 20 21
425/000
FLANGIA LIBERA IN ALLUMINIO
• ALUMINIUM LOOSE FLANGE
• ALUMINIUM LOSE FLANSCH
• BRIDE LIBRE D’ALUMINIUM
• BRIDA LOCA DE ALUMINIO
MATERIAL: alluminio / aluminium EN AB 47000
(UNI 7369/2)
PN 10 NORM: UNI 6089 - DIN 2642 ISO R64
Pipe Flange
CODE A D C1 B1 K L Bolts N° kg €
DN mm mm mm mm mm mm
425010010 10 - 3/8” 17,2 90 12 19 60 14 4 0,18 1 10,72
425015010 15 - 1/2” 21,3 95 12 24 65 14 4 0,19 1 10,95
425020010 20 - 3/4” 26,9 105 12 30 75 14 4 0,22 1 12,02
425025010 25 - 1” 33,7 115 12 36 85 14 4 0,27 1 12,98
425032010 32 - 1”1/4 42,4 140 16 46 100 18 4 0,53 1 20,11
425040010 40 - 1”1/2 48,3 150 16 54 110 18 4 0,59 1 21,75
425050010 50 - 2” 60,3 165 16 65 125 18 4 0,7 1 24,91
425065010 65 - 2”1/2 76,1 185 16 81 145 18 4 0,87 1 29,45
425080010 80 - 3” 88,9 200 18 94 160 18 8 1,05 1 33,95
425100010 100 - 4” 114,3 220 18 119 180 18 8 1,16 1 36,02
425125010 125 - 5” 139,7 250 18 144 210 18 8 1,45 1 50,29
425150010 150 - 6” 168,3 285 18 173 240 22 8 1,7 1 52,69
425200010 200 - 8” 219,1 340 20 225 295 22 8 2,5 1 82,09
425250010 250 - 10” 273 395 22 279 350 22 12 3,25 1 108,99
425300010 300 - 12” 323,9 445 22 329 400 22 12 3,8 1 117,85

1/2025
