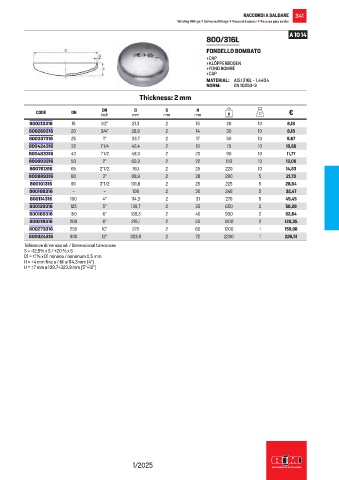

Page 343 - RACCORDERIEMETALLICHE - LISTINO 2025

RACCORDI A SALDARE 341
Welding fittings • Schweissfittings • Raccord à souder • Racores para soldar

A 10 14
800/316L
FONDELLO BOMBATO
• CAP
• KLÖPPERBODEN
• FOND BOMBÉ
• CAP
MATERIAL: AISI 316L - 1.4404
NORM: EN 10253-3
Thickness: 2 mm

H
DN
S
D
CODE DN inch mm mm mm g €
800213316 15 1/2” 21,3 2 15 20 10 8,18
800269316 20 3/4” 26,9 2 14 30 10 8,18
800337316 25 1” 33,7 2 17 50 10 9,67
800424316 32 1”1/4 42,4 2 19 70 10 10,66
800483316 40 1”1/2 48,3 2 20 90 10 11,77
800603316 50 2” 60,3 2 22 150 10 13,06
800761316 65 2”1/2 76,1 2 25 220 10 14,63
800889316 80 3” 88,9 2 28 290 5 21,73
800101316 90 3”1/2 101,6 2 25 225 5 28,54
800108316 - - 108 2 30 248 5 32,47
800114316 100 4” 114,3 2 31 270 5 45,45
800139316 125 5” 139,7 2 35 650 2 56,29
800168316 150 6” 168,3 2 40 900 2 82,64
800219316 200 8” 219,1 2 50 1200 2 129,35
800273316 250 10” 273 2 60 1200 1 159,98
800324316 300 12” 323,9 2 72 2200 1 226,51
Tolleranze dimensionali / Dimensional tolerances
S = -12,5% x S / +20 % x S
D1 = ±1% x D1 minimo / minimum 0,5 mm
H = ±4 mm fino a / till ø 114,3 mm (4”)
H = ±7 mm ø 139,7÷323,9 mm (5”÷12”)

1/2025
