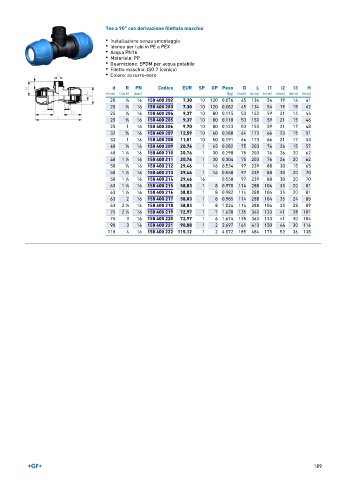

Page 189 - GEORGFISCHER - LISTINO 899

Tee a 90° con derivazione filettata maschio
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Filetto maschio: ISO 7 (conico)
• Colore: azzurro-nero

d R PN Codice EUR SP GP Peso D L l1 l2 l3 H
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 1 ∕2 16 158 400 202 7,30 10 120 0,076 45 134 54 19 14 41
20 3 ∕4 16 158 400 203 7,30 10 120 0,082 45 134 54 19 15 42
25 1 ∕2 16 158 400 204 9,37 10 80 0,115 53 150 59 21 14 44
25 3 ∕4 16 158 400 205 9,37 10 80 0,118 53 150 59 21 15 46
25 1 16 158 400 206 9,70 10 80 0,123 53 150 59 21 17 48
32 3 ∕4 16 158 400 207 12,59 10 60 0,180 64 173 66 23 15 51
32 1 16 158 400 208 11,81 10 50 0,191 64 173 66 21 17 53
40 3 ∕4 16 158 400 209 20,76 1 45 0,282 75 203 76 26 15 57
40 1 ∕4 16 158 400 210 20,76 1 30 0,298 75 203 76 26 20 62
1
40 1 ∕2 16 158 400 211 20,76 1 30 0,304 75 203 76 26 20 62
1
50 3 ∕4 16 158 400 212 29,46 1 16 0,534 97 239 88 30 15 65
50 1 ∕4 16 158 400 213 29,46 1 16 0,550 97 239 88 30 20 70
1
50 1 ∕2 16 158 400 214 29,46 16 0,558 97 239 88 30 20 70
1
63 1 ∕4 16 158 400 215 58,03 1 8 0,978 114 288 104 35 20 81
1
63 1 ∕2 16 158 400 216 58,03 1 8 0,982 114 288 104 35 20 81
1
63 2 16 158 400 217 58,03 1 8 0,985 114 288 104 35 24 85
63 2 ∕2 16 158 400 218 58,03 1 8 1,024 114 288 104 35 28 89
1
75 2 ∕2 16 158 400 219 72,97 1 7 1,630 135 360 133 41 28 101
1
75 3 16 158 400 220 72,97 1 6 1,674 135 360 133 41 30 104
90 3 16 158 400 221 90,08 1 2 2,697 161 413 150 44 30 116
110 4 16 158 400 222 115,12 1 2 4,072 185 484 175 53 36 138

189
