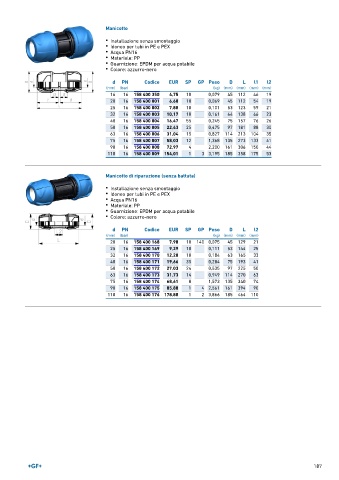

Page 187 - GEORGFISCHER - LISTINO 899

Manicotto
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Colore: azzurro-nero

d PN Codice EUR SP GP Peso D L l1 l2
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
16 16 158 400 350 4,75 10 0,079 45 112 46 19
20 16 158 400 001 6,60 10 0,069 45 112 54 19
25 16 158 400 002 7,88 10 0,101 53 123 59 21
32 16 158 400 003 10,17 10 0,161 64 138 66 23
40 16 158 400 004 16,47 55 0,245 75 157 76 26
50 16 158 400 005 22,43 25 0,475 97 181 88 30
63 16 158 400 006 31,04 15 0,827 114 213 104 35
75 16 158 400 007 58,03 12 1,368 135 273 133 41
90 16 158 400 008 72,97 4 2,200 161 306 150 44
110 16 158 400 009 154,01 1 3 3,195 185 358 175 53

Manicotto di riparazione (senza battuta)

• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Colore: azzurro-nero

d PN Codice EUR SP GP Peso D L l2
(mm) (bar) (kg) (mm) (mm) (mm)
20 16 158 400 168 7,98 10 140 0,075 45 129 21
25 16 158 400 169 9,29 10 0,111 53 144 25
32 16 158 400 170 12,20 10 0,184 63 165 33
40 16 158 400 171 19,66 35 0,284 75 193 41
50 16 158 400 172 27,03 24 0,535 97 225 50
63 16 158 400 173 31,73 14 0,949 114 270 63
75 16 158 400 174 68,61 8 1,573 135 340 74
90 16 158 400 175 85,88 1 4 2,561 161 394 90
110 16 158 400 176 178,88 1 2 3,866 185 464 110

187
