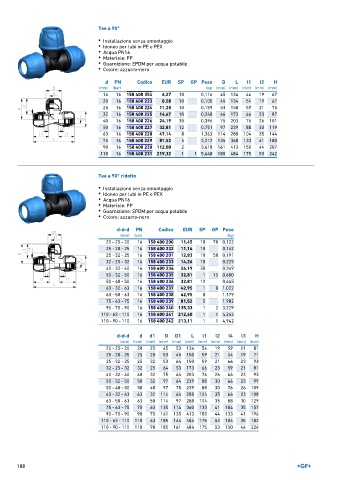

Page 188 - GEORGFISCHER - LISTINO 899

Tee a 90°
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Colore: azzurro-nero

d PN Codice EUR SP GP Peso D L l1 l2 H
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 16 158 400 354 6,27 10 0,116 45 134 46 19 67
20 16 158 400 223 8,58 10 0,105 45 134 54 19 67
25 16 158 400 224 11,28 10 0,159 53 150 59 21 75
32 16 158 400 225 14,67 10 0,248 64 173 66 23 87
40 16 158 400 226 24,19 30 0,396 75 203 76 26 101
50 16 158 400 227 32,81 12 0,751 97 239 88 30 119
63 16 158 400 228 47,14 8 1,363 114 288 104 35 144
75 16 158 400 229 81,52 5 2,212 135 360 133 41 180
90 16 158 400 230 112,00 2 3,618 161 413 150 44 207
110 16 158 400 231 219,32 1 1 5,448 185 484 175 53 242

Tee a 90° ridotto

• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Colore: azzurro-nero

d-d-d PN Codice EUR SP GP Peso
(mm) (bar) (kg)
20 - 25 - 20 16 158 400 200 11,45 10 70 0,122
25 - 20 - 25 16 158 400 232 11,14 10 0,142
25 - 32 - 25 16 158 400 201 12,83 10 50 0,191
32 - 25 - 32 16 158 400 233 14,26 10 0,225
40 - 32 - 40 16 158 400 234 24,19 30 0,349
50 - 32 - 50 16 158 400 235 32,81 1 15 0,600
50 - 40 - 50 16 158 400 236 32,81 12 0,645
63 - 32 - 63 16 158 400 237 42,95 1 8 1,022
63 - 50 - 63 16 158 400 238 42,95 8 1,179
75 - 63 - 75 16 158 400 239 81,52 5 1,982
90 - 75 - 90 16 158 400 240 135,33 1 2 3,229
110 - 63 - 110 16 158 400 241 212,40 1 1 4,243
110 - 90 - 110 16 158 400 242 213,11 1 1 4,942

d-d-d d d1 D D1 L l1 l2 l4 l3 H
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 - 25 - 20 20 25 45 53 134 54 19 59 21 81
25 - 20 - 25 25 20 53 45 150 59 21 54 19 71
25 - 32 - 25 25 32 53 64 150 59 21 66 23 93
32 - 25 - 32 32 25 64 53 173 66 23 59 21 81
40 - 32 - 40 40 32 75 64 203 76 26 66 23 93
50 - 32 - 50 50 32 97 64 239 88 30 66 23 99
50 - 40 - 50 50 40 97 75 239 88 30 76 26 109
63 - 32 - 63 63 32 114 64 288 104 35 66 23 108
63 - 50 - 63 63 50 114 97 288 104 35 88 30 129
75 - 63 - 75 75 63 135 114 360 133 41 104 35 157
90 - 75 - 90 90 75 161 135 413 150 44 133 41 196
110 - 63 - 110 110 63 185 144 484 175 53 104 35 182
110 - 90 - 110 110 90 185 161 484 175 53 150 44 224
