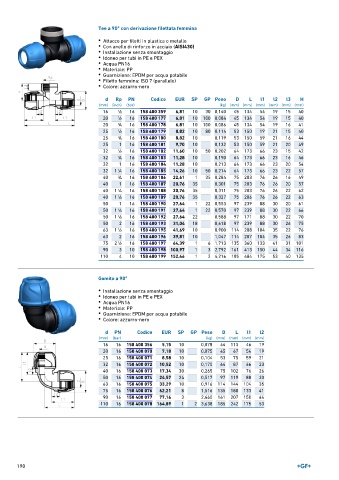

Page 190 - GEORGFISCHER - LISTINO 899

Tee a 90° con derivazione filettata femmina
• Attacco per filetti in plastica o metallo
• Con anello di rinforzo in acciaio (AISI430)
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Filetto femmina: ISO 7 (parallelo)
• Colore: azzurro-nero

d Rp PN Codice EUR SP GP Peso D L l1 l2 l3 H
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 1 ∕2 16 158 400 359 6,81 10 30 0,140 45 134 54 19 15 40
20 1 ∕2 16 158 400 177 6,81 10 100 0,084 45 134 54 19 15 40
20 3 ∕4 16 158 400 178 6,81 10 100 0,086 45 134 54 19 16 41
25 1 ∕2 16 158 400 179 8,82 10 80 0,114 53 150 19 21 15 40
25 3 ∕4 16 158 400 180 8,82 10 0,119 53 150 59 21 16 44
25 1 16 158 400 181 9,70 10 0,132 53 150 59 21 20 49
32 1 ∕2 16 158 400 182 11,60 10 50 0,202 64 173 66 23 15 42
32 3 ∕4 16 158 400 183 11,28 10 0,190 64 173 66 23 16 46
32 1 16 158 400 184 11,28 10 0,213 64 173 66 23 20 54
32 1 ∕4 16 158 400 185 14,26 10 50 0,214 64 173 66 23 22 57
1
40 3 ∕4 16 158 400 186 22,61 1 35 0,284 75 203 76 26 16 49
40 1 16 158 400 187 20,76 35 0,301 75 203 76 26 20 57
40 1 ∕4 16 158 400 188 20,76 35 0,311 75 203 76 26 22 62
1
40 1 ∕2 16 158 400 189 20,76 35 0,327 75 206 76 26 22 63
1
50 1 16 158 400 190 27,64 1 22 0,553 97 239 88 30 20 61
50 1 ∕4 16 158 400 191 27,64 1 22 0,570 97 239 88 30 22 66
1
50 1 ∕2 16 158 400 192 27,64 22 0,588 97 171 88 30 22 70
1
50 2 16 158 400 193 31,04 18 0,618 97 239 88 30 26 75
1
63 1 ∕2 16 158 400 195 41,69 10 0,900 114 288 104 35 22 76
63 2 16 158 400 196 39,81 10 1,047 114 207 104 35 26 83
75 2 ∕2 16 158 400 197 64,39 1 6 1,713 135 360 133 41 31 101
1
90 3 10 158 400 198 100,97 1 3 2,792 161 413 150 44 34 116
110 4 10 158 400 199 152,46 1 2 4,216 185 484 175 53 40 135

Gomito a 90°

• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Colore: azzurro-nero

d PN Codice EUR SP GP Peso D L l1 l2
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
16 16 158 400 356 5,15 10 0,078 44 113 46 19
20 16 158 400 070 7,18 10 0,075 45 67 54 19
25 16 158 400 071 8,58 10 0,104 53 75 59 21
32 16 158 400 072 10,52 10 0,170 64 87 66 23
40 16 158 400 073 17,34 30 0,265 75 102 76 26
50 16 158 400 074 24,57 24 0,517 97 119 88 30
63 16 158 400 075 33,29 10 0,916 114 144 104 35
75 16 158 400 076 62,21 8 1,516 135 180 133 41
90 16 158 400 077 77,16 3 2,460 161 207 150 44
110 16 158 400 078 164,89 1 2 3,638 185 242 175 53

190
