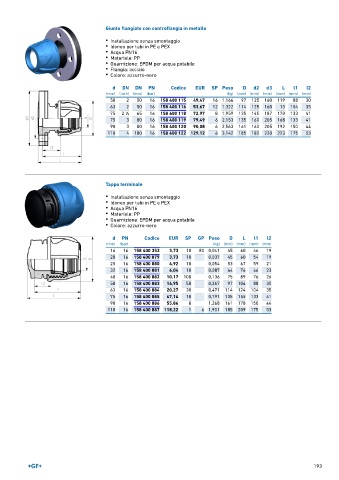

Page 193 - GEORGFISCHER - LISTINO 899

Giunto flangiato con controflangia in metallo
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Flangia: acciaio
• Colore: azzurro-nero

d DN DN PN Codice EUR SP Peso D d2 d3 L l1 l2
(mm) (inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
50 2 50 16 158 400 115 49,47 16 1,166 97 125 160 119 88 30
63 2 50 16 158 400 116 53,67 12 1,322 114 125 160 13 104 35
75 2 ∕2 65 16 158 400 118 72,97 8 1,959 135 145 187 170 133 41
1
75 3 80 16 158 400 119 79,49 6 2,153 135 160 205 168 133 41
90 3 80 16 158 400 120 90,08 6 2,563 161 160 205 192 150 44
110 4 100 16 158 400 122 129,12 6 3,142 185 180 220 223 175 53

Tappo terminale
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Colore: azzurro-nero

d PN Codice EUR SP GP Peso D L l1 l2
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
16 16 158 400 353 3,73 10 80 0,041 45 60 46 19
20 16 158 400 079 3,73 10 0,037 45 60 54 19
25 16 158 400 080 4,92 10 0,054 53 67 59 21
32 16 158 400 081 6,04 10 0,087 64 76 66 23
40 16 158 400 082 10,17 100 0,136 75 89 76 26
50 16 158 400 083 14,95 50 0,267 97 104 88 30
63 16 158 400 084 20,27 30 0,471 114 124 104 35
75 16 158 400 085 47,14 18 0,791 135 155 133 41
90 16 158 400 086 55,86 8 1,268 161 178 150 44
110 16 158 400 087 118,22 1 6 1,901 185 209 175 53

193
