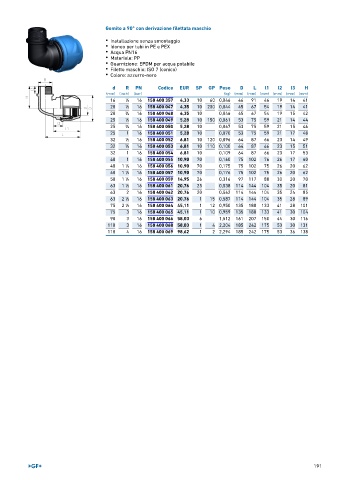

Page 191 - GEORGFISCHER - LISTINO 899

Gomito a 90° con derivazione filettata maschio
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Filetto maschio: ISO 7 (conico)
• Colore: azzurro-nero

d R PN Codice EUR SP GP Peso D L l1 l2 l3 H
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 1 ∕2 16 158 400 357 4,33 10 60 0,046 46 91 46 19 14 41
20 1 ∕2 16 158 400 047 4,35 10 200 0,044 45 67 54 19 14 41
20 3 ∕4 16 158 400 048 4,35 10 0,046 45 67 54 19 15 42
25 1 ∕2 16 158 400 049 5,28 10 150 0,061 53 75 59 21 14 44
25 3 ∕4 16 158 400 050 5,28 10 0,067 53 75 59 21 15 46
25 1 16 158 400 051 5,28 10 0,070 53 75 59 21 17 48
32 1 ∕2 16 158 400 052 6,81 10 120 0,096 64 87 66 23 14 49
32 3 ∕4 16 158 400 053 6,81 10 110 0,100 64 87 66 23 15 51
32 1 16 158 400 054 6,81 10 0,109 64 87 66 23 17 53
40 1 16 158 400 055 10,90 70 0,160 75 102 76 26 17 60
40 1 ∕4 16 158 400 056 10,90 70 0,175 75 102 75 26 20 62
1
40 1 ∕2 16 158 400 057 10,90 70 0,176 75 102 75 26 20 62
1
50 1 ∕2 16 158 400 059 14,95 26 0,316 97 117 88 30 20 70
1
63 1 ∕2 16 158 400 061 20,76 25 0,538 114 144 104 35 20 81
1
63 2 16 158 400 062 20,76 20 0,562 114 144 104 35 24 85
63 2 ∕2 16 158 400 063 20,76 1 15 0,587 114 144 104 35 28 89
1
75 2 ∕2 16 158 400 064 45,11 1 12 0,950 135 180 133 41 28 101
1
75 3 16 158 400 065 45,11 1 10 0,959 135 180 133 41 30 104
90 3 16 158 400 066 58,03 6 1,512 161 207 150 44 30 116
110 3 16 158 400 068 58,03 1 4 2,204 185 242 175 53 30 131
110 4 16 158 400 069 98,62 1 2 2,294 185 242 175 53 36 138

191
