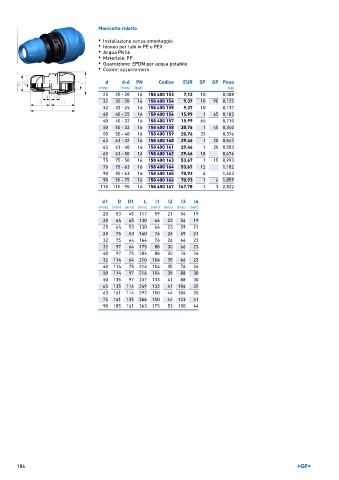

Page 186 - GEORGFISCHER - LISTINO 899

Manicotto ridotto
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Colore: azzurro-nero

d d-d PN Codice EUR SP GP Peso
(mm) (mm) (bar) (kg)
25 25 - 20 16 158 400 153 7,12 10 0,088
32 32 - 20 16 158 400 154 9,37 10 90 0,122
32 32 - 25 16 158 400 155 9,37 10 0,137
40 40 - 25 16 158 400 156 15,99 1 65 0,183
40 40 - 32 16 158 400 157 15,99 65 0,210
50 50 - 32 16 158 400 158 20,76 1 40 0,340
50 50 - 40 16 158 400 159 20,76 35 0,376
63 63 - 32 16 158 400 160 29,46 1 20 0,543
63 63 - 40 16 158 400 161 29,46 1 20 0,583
63 63 - 50 16 158 400 162 29,46 18 0,676
75 75 - 50 16 158 400 163 53,67 1 15 0,993
75 75 - 63 16 158 400 164 53,67 12 1,182
90 90 - 63 16 158 400 165 70,93 6 1,603
90 90 - 75 16 158 400 166 70,93 1 6 1,859
110 110 - 90 16 158 400 167 147,78 1 3 2,822

d1 D D1 L l1 l2 l3 l4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 53 45 117 59 21 54 19
20 64 45 130 66 23 54 19
25 64 53 130 66 23 59 21
25 75 53 160 76 26 59 21
32 75 64 164 76 26 66 23
32 97 64 175 88 30 66 23
40 97 75 204 88 30 76 26
32 114 64 210 104 35 66 23
40 114 75 216 104 35 76 26
50 114 97 216 104 35 88 30
50 135 97 237 133 41 88 30
63 135 114 249 133 41 104 35
63 161 114 292 150 44 104 35
75 161 135 366 150 44 133 41
90 185 161 363 175 53 150 44

186
