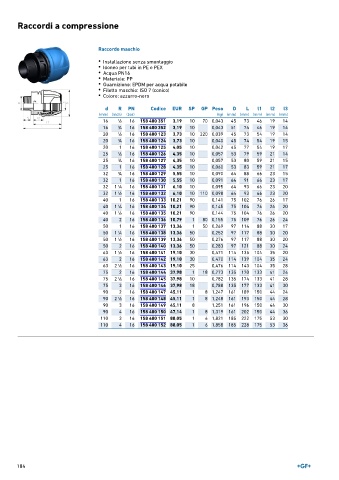

Page 184 - GEORGFISCHER - LISTINO 899

Raccordi a compressione

Raccordo maschio

• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Filetto maschio: ISO 7 (conico)
• Colore: azzurro-nero

d R PN Codice EUR SP GP Peso D L l1 l2 l3
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 1 ∕2 16 158 400 351 3,19 10 70 0,043 45 73 46 19 14
16 3 ∕4 16 158 400 352 3,19 10 0,043 51 74 46 19 14
20 1 ∕2 16 158 400 123 3,73 10 220 0,039 45 73 54 19 14
20 3 ∕4 16 158 400 124 3,73 10 0,040 45 74 54 19 15
20 1 16 158 400 125 4,05 10 0,042 45 77 54 19 17
25 1 ∕2 16 158 400 126 4,35 10 0,057 53 79 59 21 14
25 3 ∕4 16 158 400 127 4,35 10 0,057 53 80 59 21 15
25 1 16 158 400 128 4,35 10 0,060 53 83 59 21 17
32 3 ∕4 16 158 400 129 5,55 10 0,090 64 88 66 23 15
32 1 16 158 400 130 5,55 10 0,091 64 91 66 23 17
32 1 ∕4 16 158 400 131 6,10 10 0,095 64 93 66 23 20
1
32 1 ∕2 16 158 400 132 6,10 10 110 0,098 64 93 66 23 20
1
40 1 16 158 400 133 10,21 90 0,141 75 102 76 26 17
40 1 ∕4 16 158 400 134 10,21 90 0,145 75 104 76 26 20
1
40 1 ∕2 16 158 400 135 10,21 90 0,144 75 104 76 26 20
1
40 2 16 158 400 136 10,79 1 80 0,155 75 109 76 26 24
50 1 16 158 400 137 13,36 1 50 0,269 97 114 88 30 17
50 1 ∕4 16 158 400 138 13,36 50 0,252 97 117 88 30 20
1
50 1 ∕2 16 158 400 139 13,36 50 0,276 97 117 88 30 20
1
50 2 16 158 400 140 13,36 50 0,283 97 121 88 30 24
63 1 ∕2 16 158 400 141 19,10 30 0,471 114 135 104 35 20
1
63 2 16 158 400 142 19,10 30 0,470 114 139 104 35 24
63 2 ∕2 16 158 400 143 19,10 25 0,476 114 143 104 35 28
1
75 2 16 158 400 144 37,98 1 18 0,773 135 170 133 41 24
75 2 ∕2 16 158 400 145 37,98 10 0,782 135 174 133 41 28
1
75 3 16 158 400 146 37,98 18 0,788 135 177 133 41 30
90 2 16 158 400 147 45,11 1 8 1,247 161 189 150 44 24
90 2 ∕2 16 158 400 148 45,11 1 8 1,248 161 193 150 44 28
1
90 3 16 158 400 149 45,11 8 1,251 161 196 150 44 30
90 4 16 158 400 150 47,14 1 8 1,319 161 202 150 44 36
110 3 16 158 400 151 88,05 1 6 1,821 185 222 175 53 30
110 4 16 158 400 152 88,05 1 6 1,858 185 228 175 53 36

184
