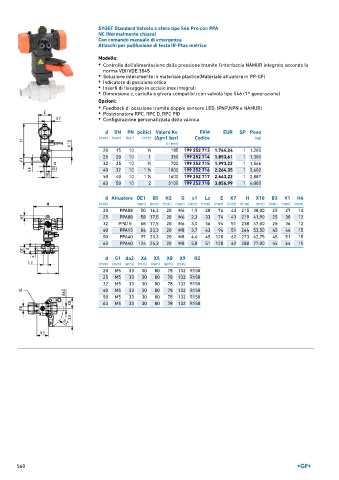

Page 560 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Con comando manuale di emergenza
Attacchi per polifusione di testa IR-Plus metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN pollici Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 1 ∕2 185 199 252 713 1.764,24 1 1,200
25 20 10 1 350 199 252 714 1.853,61 1 1,300
32 25 10 3 ∕4 700 199 252 715 1.993,22 1 1,566
40 32 10 1 ∕4 1000 199 252 716 2.264,35 1 2,602
1
50 40 10 1 ∕2 1600 199 252 717 2.663,22 1 2,887
1
63 50 10 2 3100 199 252 718 3.056,99 1 4,000
d Attuatore DE1 B5 H2 G s1 Lz E X7 H X10 B3 V1 H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 PPA08 50 16,2 20 M6 1,9 28 74 43 215 38,00 25 27 12
25 PPA08 58 17,5 20 M6 2,3 33 74 43 219 41,90 25 30 12
32 PPA15 68 17,5 20 M6 3,0 36 94 51 238 47,00 25 36 12
40 PPA15 84 23,3 20 M8 3,7 43 94 51 244 53,50 45 44 15
50 PPA40 97 23,3 20 M8 4,6 45 120 62 273 62,75 45 51 15
63 PPA40 124 24,3 20 M8 5,8 51 120 62 288 77,00 45 64 15

d G1 da2 X6 X5 X8 X9 R2
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 M5 33 30 80 78 132 R150
25 M5 33 30 80 78 132 R150
32 M5 33 30 80 78 132 R150
40 M5 33 30 80 78 132 R150
50 M5 33 30 80 78 132 R150
63 M5 33 30 80 78 132 R150

560
