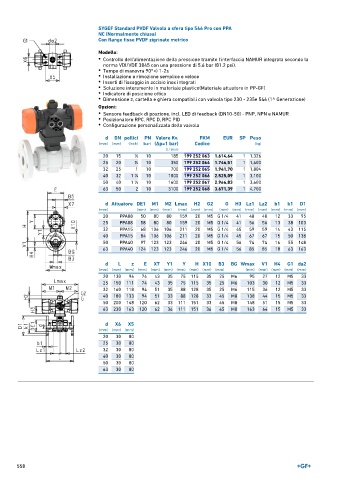

Page 558 - GEORGFISCHER - LISTINO 897

SYGEF Standard PVDF Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Con flange fisse PVDF zigrinate metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 199 252 063 1.614,64 1 1,326
25 20 3 ∕4 10 350 199 252 064 1.746,51 1 1,600
32 25 1 10 700 199 252 065 1.941,70 1 1,804
40 32 1 ∕4 10 1000 199 252 066 2.525,09 1 3,100
1
50 40 1 ∕2 10 1600 199 252 067 2.966,83 1 3,600
1
63 50 2 10 3100 199 252 068 3.671,39 1 4,700
d Attuatore DE1 M1 M2 Lmax H2 G2 G H3 Lz1 Lz2 b1 k1 D1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 PPA08 50 80 80 159 20 M5 G 1/4 41 48 48 12 33 95
25 PPA08 58 80 80 159 20 M5 G 1/4 41 56 56 13 38 103
32 PPA15 68 106 106 211 20 M5 G 1/4 45 59 59 14 43 115
40 PPA15 84 106 106 211 20 M5 G 1/4 45 67 67 15 50 138
50 PPA40 97 123 123 246 20 M5 G 1/4 56 74 74 16 55 148
63 PPA40 124 123 123 246 20 M5 G 1/4 56 85 85 18 63 163

d L z E X7 Y1 Y H X10 B3 BG Wmax V1 H4 G1 da2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 130 96 74 43 35 75 115 35 25 M6 95 27 12 M5 33
25 150 111 74 43 35 75 115 35 25 M6 103 30 12 M5 33
32 160 118 94 51 35 88 128 35 25 M6 115 36 12 M5 33
40 180 133 94 51 33 88 128 33 45 M8 138 44 15 M5 33
50 200 148 120 62 33 111 151 33 45 M8 148 51 15 M5 33
63 230 163 120 62 36 111 151 36 45 M8 163 64 15 M5 33

d X6 X5
(mm) (mm) (mm)
20 30 80
25 30 80
32 30 80
40 30 80
50 30 80
63 30 80

558
