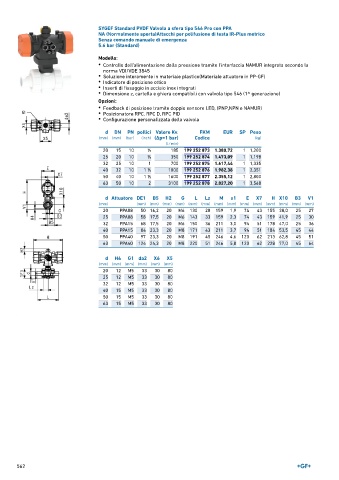

Page 562 - GEORGFISCHER - LISTINO 897

SYGEF Standard PVDF Valvola a sfera tipo 546 Pro con PPA
NA (Normalmente aperta)Attacchi per polifusione di testa IR-Plus metrico
Senza comando manuale di emergenza
5.6 bar (Standard)

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN pollici Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 1 ∕2 185 199 252 873 1.380,72 1 1,200
25 20 10 3 ∕4 350 199 252 874 1.473,09 1 1,198
32 25 10 1 700 199 252 875 1.617,44 1 1,335
40 32 10 1 ∕4 1000 199 252 876 1.982,38 1 2,351
1
50 40 10 1 ∕2 1600 199 252 877 2.355,12 1 2,800
1
63 50 10 2 3100 199 252 878 2.827,20 1 3,568
d Attuatore DE1 B5 H2 G L Lz M s1 E X7 H X10 B3 V1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 PPA08 50 16,2 20 M6 130 28 159 1,9 74 43 155 38,0 25 27
25 PPA08 58 17,5 20 M6 143 33 159 2,3 74 43 159 41,9 25 30
32 PPA15 68 17,5 20 M6 150 36 211 3,0 94 51 178 47,0 25 36
40 PPA15 84 23,3 20 M8 171 43 211 3,7 94 51 184 53,5 45 44
50 PPA40 97 23,3 20 M8 191 45 246 4,6 120 62 213 62,8 45 51
63 PPA40 124 24,3 20 M8 220 51 246 5,8 120 62 228 77,0 45 64

d H4 G1 da2 X6 X5
(mm) (mm) (mm) (mm) (mm) (mm)
20 12 M5 33 30 80
25 12 M5 33 30 80
32 12 M5 33 30 80
40 15 M5 33 30 80
50 15 M5 33 30 80
63 15 M5 33 30 80
