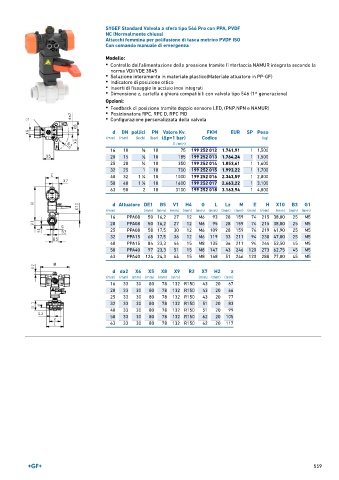

Page 559 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a sfera tipo 546 Pro con PPA, PVDF
NC (Normalmente chiusa)
Attacchi femmina per polifusione di tasca metrico PVDF ISO
Con comando manuale di emergenza

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 75 199 252 012 1.741,91 1 1,500
20 15 1 ∕2 10 185 199 252 013 1.764,24 1 1,500
25 20 3 ∕4 10 350 199 252 014 1.853,61 1 1,600
32 25 1 10 700 199 252 015 1.993,22 1 1,700
40 32 1 ∕4 10 1000 199 252 016 2.343,59 1 2,800
1
50 40 1 ∕2 10 1600 199 252 017 2.663,22 1 3,100
1
63 50 2 10 3100 199 252 018 3.163,94 1 4,000
d Attuatore DE1 B5 V1 H4 G L Lz M E H X10 B3 G1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 16,2 27 12 M6 93 28 159 74 215 38,00 25 M5
20 PPA08 50 16,2 27 12 M6 95 28 159 74 215 38,00 25 M5
25 PPA08 58 17,5 30 12 M6 109 28 159 74 219 41,90 25 M5
32 PPA15 68 17,5 36 12 M6 119 33 211 94 238 47,00 25 M5
40 PPA15 84 23,3 44 15 M8 135 36 211 94 244 53,50 45 M5
50 PPA40 97 23,3 51 15 M8 147 43 246 120 273 62,75 45 M5
63 PPA40 124 24,3 64 15 M8 168 51 246 120 288 77,00 45 M5

d da2 X6 X5 X8 X9 R2 X7 H2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 33 30 80 78 132 R150 43 20 67
20 33 30 80 78 132 R150 43 20 66
25 33 30 80 78 132 R150 43 20 77
32 33 30 80 78 132 R150 51 20 83
40 33 30 80 78 132 R150 51 20 99
50 33 30 80 78 132 R150 62 20 105
63 33 30 80 78 132 R150 62 20 117
