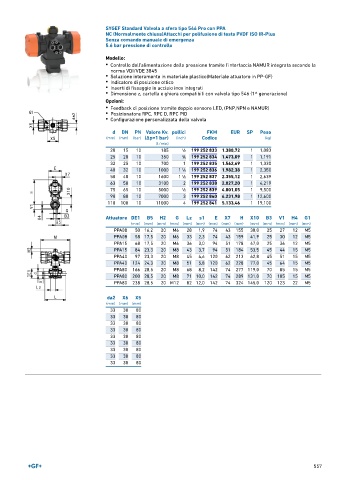

SYGEF Standard Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)Attacchi per polifusione di testa PVDF ISO IR-Plus
Senza comando manuale di emergenza
5.6 bar pressione di controllo

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. pollici FKM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) (inch) Codice (kg)
(l ⁄ min)
20 15 10 185 1 ∕2 199 252 833 1.380,72 1 1,083
25 20 10 350 3 ∕4 199 252 834 1.473,09 1 1,191
32 25 10 700 1 199 252 835 1.562,69 1 1,330
40 32 10 1000 1 ∕4 199 252 836 1.982,38 1 2,350
1
50 40 10 1600 1 ∕2 199 252 837 2.355,12 1 2,639
1
63 50 10 3100 2 199 252 838 2.827,20 1 4,219
75 65 10 5000 1 ∕2 199 252 839 4.001,05 1 9,500
90 80 10 7000 3 199 252 840 4.231,98 1 12,600
110 100 10 11000 4 199 252 841 5.133,46 1 19,100

Attuatore DE1 B5 H2 G Lz s1 E X7 H X10 B3 V1 H4 G1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 16,2 20 M6 28 1,9 74 43 155 38,0 25 27 12 M5
PPA08 58 17,5 20 M6 33 2,3 74 43 159 41,9 25 30 12 M5
PPA15 68 17,5 20 M6 36 3,0 94 51 178 47,0 25 36 12 M5
PPA15 84 23,3 20 M8 43 3,7 94 51 184 53,5 45 44 15 M5
PPA40 97 23,3 20 M8 45 4,6 120 62 213 62,8 45 51 15 M5
PPA40 124 24,3 20 M8 51 5,8 120 62 228 77,0 45 64 15 M5
PPA80 166 28,5 20 M8 68 8,2 142 74 277 119,0 70 85 15 M5
PPA80 200 28,5 20 M8 71 10,0 142 74 289 131,0 70 105 15 M5
PPA80 238 28,5 20 M12 82 12,0 142 74 324 145,0 120 123 22 M5

da2 X6 X5
(mm) (mm) (mm)
33 30 80
33 30 80
33 30 80
33 30 80
33 30 80
33 30 80
33 30 80
33 30 80
33 30 80

557
