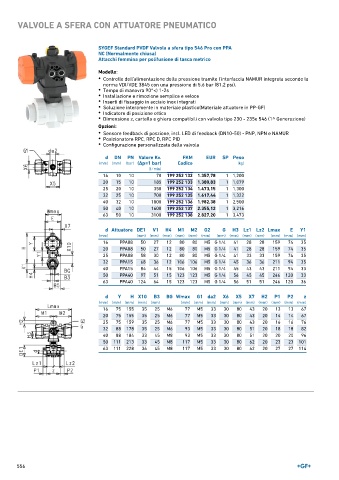

Page 556 - GEORGFISCHER - LISTINO 897

VALVOLE A SFERA CON ATTUATORE PNEUMATICO

SYGEF Standard PVDF Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Attacchi femmina per polifusione di tasca metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 252 132 1.357,78 1 1,200
20 15 10 185 199 252 133 1.380,83 1 1,079
25 20 10 350 199 252 134 1.473,15 1 1,300
32 25 10 700 199 252 135 1.617,44 1 1,322
40 32 10 1000 199 252 136 1.982,38 1 2,500
50 40 10 1600 199 252 137 2.355,12 1 3,216
63 50 10 3100 199 252 138 2.827,20 1 3,473

d Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35
20 PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35
25 PPA08 58 30 12 80 80 M5 G 1/4 41 33 33 159 74 35
32 PPA15 68 36 12 106 106 M5 G 1/4 45 36 36 211 94 35
40 PPA15 84 44 15 106 106 M5 G 1/4 45 43 43 211 94 33
50 PPA40 97 51 15 123 123 M5 G 1/4 56 45 45 246 120 33
63 PPA40 124 64 15 123 123 M5 G 1/4 56 51 51 246 120 36

d Y H X10 B3 BG Wmax G1 da2 X6 X5 X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 75 155 35 25 M6 77 M5 33 30 80 43 20 13 13 67
20 75 155 35 25 M6 77 M5 33 30 80 43 20 14 14 67
25 75 159 35 25 M6 77 M5 33 30 80 43 20 16 16 76
32 88 178 35 25 M6 93 M5 33 30 80 51 20 18 18 82
40 88 184 33 45 M8 93 M5 33 30 80 51 20 20 20 96
50 111 213 33 45 M8 117 M5 33 30 80 62 20 23 23 101
63 111 228 36 45 M8 117 M5 33 30 80 62 20 27 27 114

556
