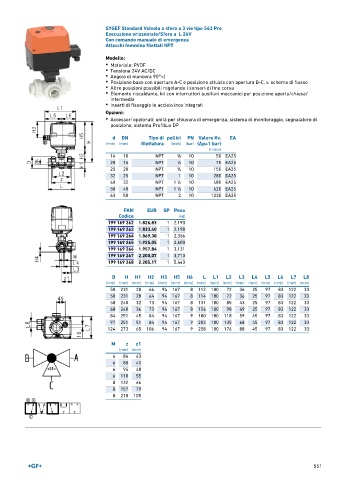

Page 551 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Esecuzione orizzontale/Sfera a L 24V
Con comando manuale di emergenza
Attacchi femmina filettati NPT

Modello:
• Materiale: PVDF
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN Tipo di pollici PN Valore Kv. EA
(mm) (mm) filettatura (inch) (bar) (Δp=1 bar)
(l ⁄ min)
16 10 NPT 3 ∕8 10 50 EA25
20 15 NPT 1 ∕2 10 75 EA25
25 20 NPT 3 ∕4 10 150 EA25
32 25 NPT 1 10 280 EA25
40 32 NPT 1 ∕4 10 480 EA25
1
50 40 NPT 1 ∕2 10 620 EA25
1
63 50 NPT 2 10 1230 EA25

FKM EUR SP Peso
Codice (kg)
199 169 262 1.826,83 1 2,190
199 169 263 1.833,40 1 2,198
199 169 264 1.869,38 1 2,356
199 169 265 1.925,05 1 2,600
199 169 266 1.957,84 1 3,131
199 169 267 2.200,07 1 3,710
199 169 268 2.285,17 1 5,440

D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7 L8
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 231 28 64 94 167 8 112 180 72 36 25 97 83 122 33
50 231 28 64 94 167 8 114 180 72 36 25 97 83 122 33
58 240 32 73 94 167 8 131 180 85 43 25 97 83 122 33
68 240 36 73 94 167 8 154 180 98 49 25 97 83 122 33
84 251 45 84 94 167 9 180 180 118 59 45 97 83 122 33
97 251 51 84 94 167 9 203 180 135 68 45 97 83 122 33
124 273 65 106 94 167 9 258 180 176 88 45 97 83 122 33

M z z1
(mm) (mm)
6 86 43
6 80 40
6 95 48
6 110 55
8 132 66
8 157 79
8 210 105

551
