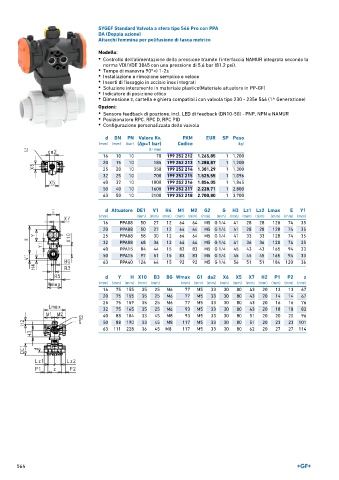

Page 564 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a sfera tipo 546 Pro con PPA
DA (Doppia azione)
Attacchi femmina per polifusione di tasca metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 252 212 1.265,85 1 1,200
20 15 10 185 199 252 213 1.288,87 1 1,200
25 20 10 350 199 252 214 1.381,29 1 1,300
32 25 10 700 199 252 215 1.525,55 1 1,096
40 32 10 1000 199 252 216 1.856,05 1 1,845
50 40 10 1600 199 252 217 2.228,71 1 2,800
63 50 10 3100 199 252 218 2.700,80 1 3,700

d Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 27 12 64 64 M5 G 1/4 41 28 28 128 74 35
20 PPA08 50 27 12 64 64 M5 G 1/4 41 28 28 128 74 35
25 PPA08 58 30 12 64 64 M5 G 1/4 41 33 33 128 74 35
32 PPA08 68 36 12 64 64 M5 G 1/4 41 36 36 128 74 35
40 PPA15 84 44 15 83 83 M5 G 1/4 45 43 43 165 94 33
50 PPA15 97 51 15 83 83 M5 G 1/4 45 45 45 165 94 33
63 PPA40 124 64 15 92 92 M5 G 1/4 56 51 51 184 120 36

d Y H X10 B3 BG Wmax G1 da2 X6 X5 X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 75 155 35 25 M6 77 M5 33 30 80 43 20 13 13 67
20 75 155 35 25 M6 77 M5 33 30 80 43 20 14 14 67
25 75 159 35 25 M6 77 M5 33 30 80 43 20 16 16 76
32 75 165 35 25 M6 93 M5 33 30 80 43 20 18 18 82
40 88 184 33 45 M8 93 M5 33 30 80 51 20 20 20 96
50 88 190 33 45 M8 117 M5 33 30 80 51 20 23 23 101
63 111 228 36 45 M8 117 M5 33 30 80 62 20 27 27 114

564
