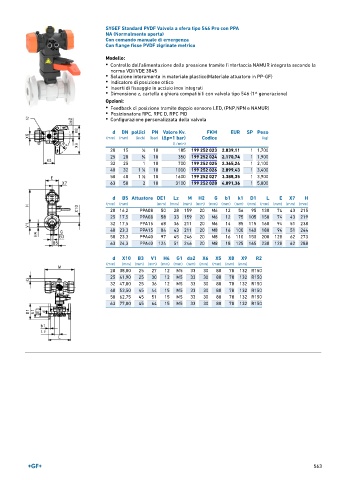

Page 563 - GEORGFISCHER - LISTINO 897

SYGEF Standard PVDF Valvola a sfera tipo 546 Pro con PPA
NA (Normalmente aperta)
Con comando manuale di emergenza
Con flange fisse PVDF zigrinate metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 199 252 023 2.039,11 1 1,700
25 20 3 ∕4 10 350 199 252 024 2.170,74 1 1,900
32 25 1 10 700 199 252 025 2.365,24 1 2,100
40 32 1 ∕4 10 1000 199 252 026 2.899,43 1 3,400
1
50 40 1 ∕2 10 1600 199 252 027 3.388,35 1 3,900
1
63 50 2 10 3100 199 252 028 4.091,36 1 5,000
d B5 Attuatore DE1 Lz M H2 G b1 k1 D1 L E X7 H
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 16,2 PPA08 50 28 159 20 M6 12 56 95 130 74 43 215
25 17,5 PPA08 58 33 159 20 M6 12 75 105 150 74 43 219
32 17,5 PPA15 68 36 211 20 M6 14 85 115 160 94 51 238
40 23,3 PPA15 84 43 211 20 M8 16 100 140 180 94 51 244
50 23,3 PPA40 97 45 246 20 M8 16 110 150 200 120 62 273
63 24,3 PPA40 124 51 246 20 M8 18 125 165 230 120 62 288

d X10 B3 V1 H4 G1 da2 X6 X5 X8 X9 R2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 38,00 25 27 12 M5 33 30 80 78 132 R150
25 41,90 25 30 12 M5 33 30 80 78 132 R150
32 47,00 25 36 12 M5 33 30 80 78 132 R150
40 53,50 45 44 15 M5 33 30 80 78 132 R150
50 62,75 45 51 15 M5 33 30 80 78 132 R150
63 77,00 45 64 15 M5 33 30 80 78 132 R150
