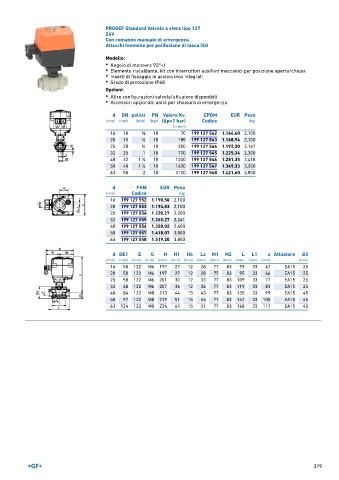

Page 379 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera tipo 127
24V
Con comando manuale di emergenza
Attacchi femmina per polifusione di tasca ISO

Modello:
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati
• Grado di protezione IP68

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 542 1.164,60 2,100
20 15 1 ∕2 10 185 199 127 543 1.168,94 2,100
25 20 3 ∕4 10 350 199 127 544 1.192,30 2,167
32 25 1 10 700 199 127 545 1.225,34 2,300
40 32 1 ∕4 10 1000 199 127 546 1.281,35 2,418
1
50 40 1 ∕2 10 1600 199 127 547 1.349,33 3,000
1
63 50 2 10 3100 199 127 548 1.421,60 3,800
d FKM EUR Peso
(mm) Codice (kg)
16 199 127 552 1.190,50 2,100
20 199 127 553 1.194,83 2,100
25 199 127 554 1.220,27 2,200
32 199 127 555 1.265,27 2,241
40 199 127 556 1.328,02 2,600
50 199 127 557 1.418,07 3,000
63 199 127 558 1.519,20 3,800

d DE1 E G H H1 H4 Lz M1 M2 L L1 z Attuatore B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 122 M6 197 27 12 28 77 83 93 33 67 EA15 25
20 50 122 M6 197 27 12 28 77 83 95 33 66 EA15 25
25 58 122 M6 201 30 12 33 77 83 109 33 77 EA15 25
32 68 122 M6 207 36 12 36 77 83 119 33 83 EA15 25
40 84 122 M8 213 44 15 43 77 83 135 33 99 EA15 45
50 97 122 M8 219 51 15 45 77 83 147 33 105 EA15 45
63 124 122 M8 234 64 15 51 77 83 168 33 117 EA15 45

379
