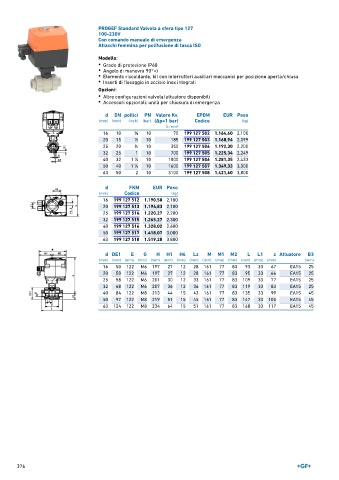

Page 376 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera tipo 127
100-230V
Con comando manuale di emergenza
Attacchi femmina per polifusione di tasca ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 502 1.164,60 2,100
20 15 1 ∕2 10 185 199 127 503 1.168,94 2,099
25 20 3 ∕4 10 350 199 127 504 1.192,30 2,200
32 25 1 10 700 199 127 505 1.225,34 2,249
40 32 1 ∕4 10 1000 199 127 506 1.281,35 2,433
1
50 40 1 ∕2 10 1600 199 127 507 1.349,33 3,000
1
63 50 2 10 3100 199 127 508 1.421,60 3,800
d FKM EUR Peso
(mm) Codice (kg)
16 199 127 512 1.190,50 2,100
20 199 127 513 1.194,83 2,100
25 199 127 514 1.220,27 2,200
32 199 127 515 1.265,27 2,300
40 199 127 516 1.328,02 2,600
50 199 127 517 1.418,07 3,000
63 199 127 518 1.519,20 3,800

d DE1 E G H H1 H4 Lz M M1 M2 L L1 z Attuatore B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 122 M6 197 27 12 28 161 77 83 93 33 67 EA15 25
20 50 122 M6 197 27 12 28 161 77 83 95 33 66 EA15 25
25 58 122 M6 201 30 12 33 161 77 83 109 33 77 EA15 25
32 68 122 M6 207 36 12 36 161 77 83 119 33 83 EA15 25
40 84 122 M8 213 44 15 43 161 77 83 135 33 99 EA15 45
50 97 122 M8 219 51 15 45 161 77 83 147 33 105 EA15 45
63 124 122 M8 234 64 15 51 161 77 83 168 33 117 EA15 45

376
