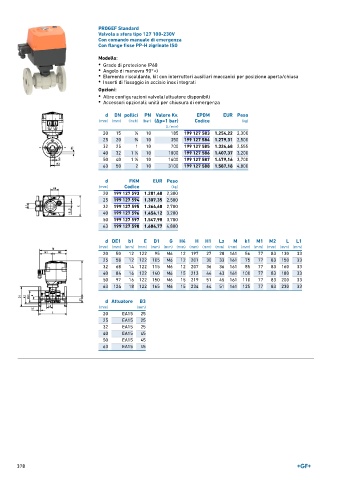

Page 378 - GEORGFISCHER - LISTINO 897

PROGEF Standard
Valvola a sfera tipo 127 100-230V
Con comando manuale di emergenza
Con flange fisse PP-H zigrinate ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 199 127 583 1.254,22 2,300
25 20 3 ∕4 10 350 199 127 584 1.279,31 2,500
32 25 1 10 700 199 127 585 1.324,68 2,555
40 32 1 ∕4 10 1000 199 127 586 1.407,37 3,200
1
50 40 1 ∕2 10 1600 199 127 587 1.479,16 3,700
1
63 50 2 10 3100 199 127 588 1.587,18 4,800
d FKM EUR Peso
(mm) Codice (kg)
20 199 127 593 1.281,40 2,300
25 199 127 594 1.307,35 2,500
32 199 127 595 1.364,60 2,700
40 199 127 596 1.454,12 3,200
50 199 127 597 1.547,98 3,700
63 199 127 598 1.684,77 4,800

d DE1 b1 E D1 G H4 H H1 Lz M k1 M1 M2 L L1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 12 122 95 M6 12 197 27 28 161 56 77 83 130 33
25 58 12 122 105 M6 12 201 30 33 161 75 77 83 150 33
32 68 14 122 115 M6 12 207 36 36 161 85 77 83 160 33
40 84 16 122 140 M6 15 213 44 43 161 100 77 83 180 33
50 97 16 122 150 M6 15 219 51 45 161 110 77 83 200 33
63 124 18 122 165 M6 15 234 64 51 161 125 77 83 230 33

d Attuatore B3
(mm) (mm)
20 EA15 25
25 EA15 25
32 EA15 25
40 EA15 45
50 EA15 45
63 EA15 45

378
