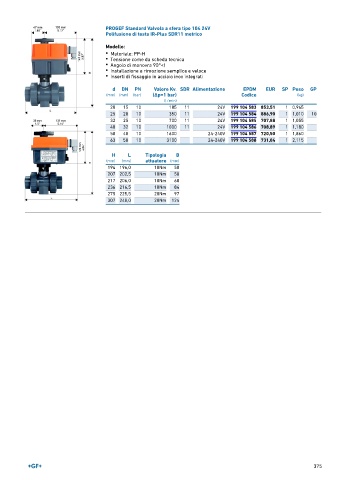

PROGEF Standard Valvola a sfera tipo 104 24V
Polifusione di testa IR-Plus SDR11 metrico

Modello:
• Materiale: PP-H
• Tensione come da scheda tecnica
• Angolo di manovra 90°<)
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati

d DN PN Valore Kv. SDR Alimentazione EPDM EUR SP Peso GP
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 185 11 24V 199 104 583 853,51 1 0,965
25 20 10 350 11 24V 199 104 584 886,90 1 1,010 10
32 25 10 700 11 24V 199 104 585 707,88 1 1,055
40 32 10 1000 11 24V 199 104 586 708,89 1 1,180
50 40 10 1600 24-240V 199 104 587 720,50 1 1,860
63 50 10 3100 24-240V 199 104 588 731,84 1 2,115

H L Tipologia B
(mm) (mm) attuatore (mm)
194 196,0 10Nm 50
207 202,5 10Nm 58
217 206,0 10Nm 68
236 216,5 10Nm 84
275 225,5 20Nm 97
307 240,0 20Nm 124
