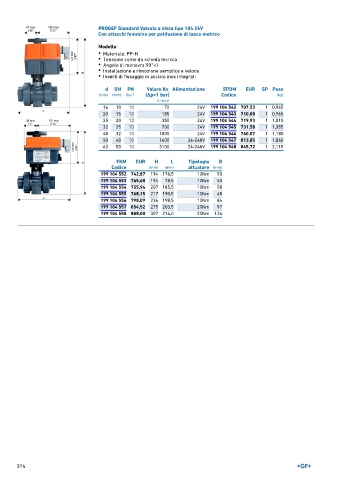

Page 374 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera tipo 104 24V
Con attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Tensione come da scheda tecnica
• Angolo di manovra 90°<)
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati

d DN PN Valore Kv. Alimentazione EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 24V 199 104 542 707,53 1 0,965
20 15 10 185 24V 199 104 543 710,08 1 0,965
25 20 10 350 24V 199 104 544 719,93 1 1,010
32 25 10 700 24V 199 104 545 731,58 1 1,055
40 32 10 1000 24V 199 104 546 760,07 1 1,180
50 40 10 1600 24-240V 199 104 547 813,85 1 1,860
63 50 10 3100 24-240V 199 104 548 845,72 1 2,115

FKM EUR H L Tipologia B
Codice (mm) (mm) attuatore (mm)
199 104 552 742,87 194 178,5 10Nm 50
199 104 553 745,60 194 78,5 10Nm 50
199 104 554 755,94 207 185,5 10Nm 58
199 104 555 768,15 217 190,5 10Nm 68
199 104 556 798,09 236 198,5 10Nm 84
199 104 557 854,52 275 203,5 20Nm 97
199 104 558 888,00 307 214,0 20Nm 124

374
