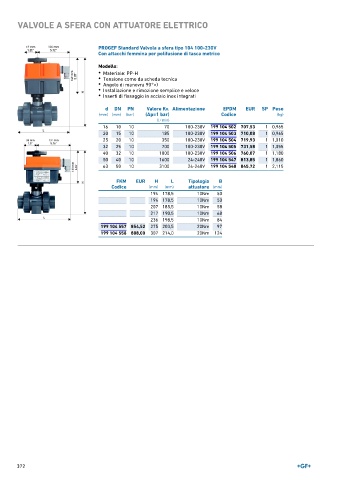

VALVOLE A SFERA CON ATTUATORE ELETTRICO

PROGEF Standard Valvola a sfera tipo 104 100-230V
Con attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Tensione come da scheda tecnica
• Angolo di manovra 90°<)
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati

d DN PN Valore Kv. Alimentazione EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 100-230V 199 104 502 707,53 1 0,965
20 15 10 185 100-230V 199 104 503 710,08 1 0,965
25 20 10 350 100-230V 199 104 504 719,93 1 1,010
32 25 10 700 100-230V 199 104 505 731,58 1 1,055
40 32 10 1000 100-230V 199 104 506 760,07 1 1,180
50 40 10 1600 24-240V 199 104 547 813,85 1 1,860
63 50 10 3100 24-240V 199 104 548 845,72 1 2,115

FKM EUR H L Tipologia B
Codice (mm) (mm) attuatore (mm)
194 178,5 10Nm 50
194 178,5 10Nm 50
207 185,5 10Nm 58
217 190,5 10Nm 68
236 198,5 10Nm 84
199 104 557 854,52 275 203,5 20Nm 97
199 104 558 888,00 307 214,0 20Nm 124
