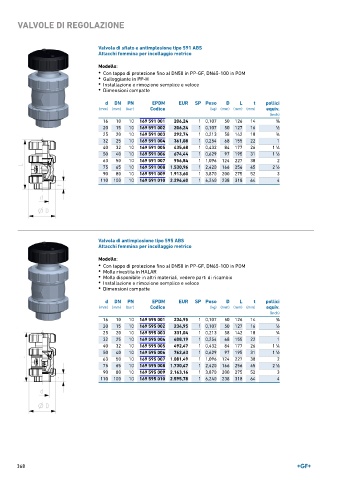

Page 368 - GEORGFISCHER - LISTINO 897

VALVOLE DI REGOLAZIONE

Valvola di sfiato e antimplosione tipo 591 ABS
Attacchi femmina per incollaggio metrico

Modello:
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Galleggiante in PP-H
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR SP Peso D L t pollici
(mm) (mm) (bar) Codice (kg) (mm) (mm) (mm) equiv.
(inch)
16 10 10 169 591 001 206,24 1 0,107 50 126 14 3 ∕8
20 15 10 169 591 002 206,24 1 0,107 50 127 16 1 ∕2
25 20 10 169 591 003 292,74 1 0,213 58 142 18 3 ∕4
32 25 10 169 591 004 361,08 1 0,254 68 155 22 1
40 32 10 169 591 005 435,68 1 0,432 84 177 26 1 ∕4
1
50 40 10 169 591 006 674,44 1 0,629 97 195 31 1 ∕2
1
63 50 10 169 591 007 956,84 1 1,096 124 227 38 2
75 65 10 169 591 008 1.530,96 1 2,420 166 256 45 2 ∕2
1
90 80 10 169 591 009 1.913,60 1 3,870 200 275 52 3
110 100 10 169 591 010 2.296,40 1 6,240 238 318 64 4

Valvola di antimplosione tipo 595 ABS
Attacchi femmina per incollaggio metrico

Modello:
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Molla rivestita in HALAR
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR SP Peso D L t pollici
(mm) (mm) (bar) Codice (kg) (mm) (mm) (mm) equiv.
(inch)
16 10 10 169 595 001 234,95 1 0,107 50 126 14 3 ∕8
20 15 10 169 595 002 234,95 1 0,107 50 127 16 1 ∕2
25 20 10 169 595 003 331,04 1 0,213 58 142 18 3 ∕4
32 25 10 169 595 004 408,19 1 0,254 68 155 22 1
40 32 10 169 595 005 492,47 1 0,432 84 177 26 1 ∕4
1
50 40 10 169 595 006 762,63 1 0,629 97 195 31 1 ∕2
1
63 50 10 169 595 007 1.081,49 1 1,096 124 227 38 2
75 65 10 169 595 008 1.730,47 1 2,420 166 256 45 2 ∕2
1
90 80 10 169 595 009 2.163,16 1 3,870 200 275 52 3
110 100 10 169 595 010 2.595,78 1 6,240 238 318 64 4
