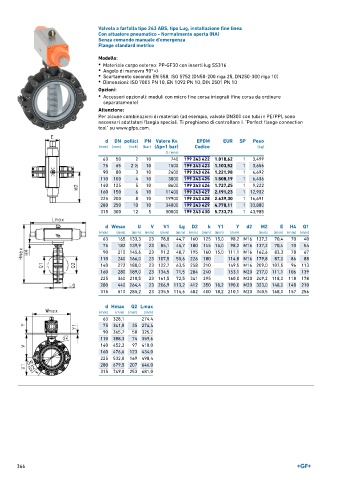

Page 366 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 243 ABS, tipo Lug, installazione fine linea
Con attuatore pneumatico - Normalmente aperta (NA)
Senza comando manuale d'emergenza
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 10 740 199 243 422 1.018,62 1 3,499
75 65 2 ∕2 10 1500 199 243 423 1.103,52 1 3,656
1
90 80 3 10 2400 199 243 424 1.221,98 1 4,692
110 100 4 10 3800 199 243 425 1.508,19 1 6,406
140 125 5 10 8600 199 243 426 1.727,25 1 9,222
160 150 6 10 11400 199 243 427 2.191,23 1 12,902
225 200 8 10 19900 199 243 428 2.639,30 1 16,691
280 250 10 10 34000 199 243 429 4.778,11 1 33,880
315 300 12 5 50000 199 243 430 5.733,73 1 43,985

d Wmax U V V1 Lg D2 k Y1 Y d2 M2 E H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 165 133,3 23 78,8 44,7 160 125 15,0 98,2 M16 137,2 70,4 70 40
75 182 139,9 23 85,1 45,7 180 145 15,0 98,2 M16 137,2 70,4 70 54
90 210 145,6 23 91,2 48,7 195 160 15,0 111,1 M16 162,6 83,3 78 67
110 240 166,0 23 107,5 55,6 226 180 114,8 M16 179,8 87,0 86 88
140 272 180,0 23 122,7 63,5 258 210 149,5 M16 209,0 107,5 96 113
160 280 189,0 23 134,5 71,5 284 240 153,1 M20 217,0 111,1 106 139
225 360 210,5 23 161,5 72,5 341 295 160,0 M20 249,2 118,0 118 178
280 440 264,4 23 206,9 113,2 412 350 18,2 190,0 M20 323,0 148,0 148 210
315 510 285,2 23 235,5 114,6 482 400 18,2 210,1 M20 340,5 168,0 157 256

d Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
63 328,1 274,4
75 341,0 35 274,4
90 365,7 50 325,2
110 388,3 74 359,6
140 452,2 97 418,0
160 476,6 123 434,0
225 532,0 169 498,4
280 679,5 207 646,0
315 749,0 253 681,0

366
