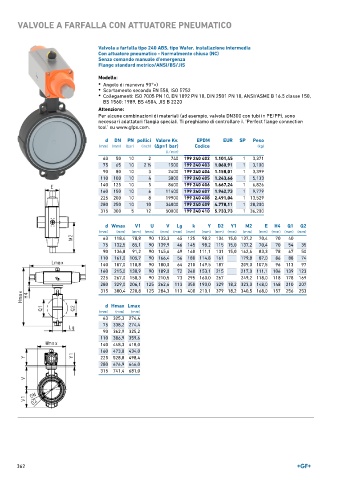

Page 362 - GEORGFISCHER - LISTINO 897

VALVOLE A FARFALLA CON ATTUATORE PNEUMATICO

Valvola a farfalla tipo 240 ABS, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Normalmente chiusa (NC)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN pollici Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 10 2 740 199 240 402 1.101,45 1 3,371
75 65 10 2 ∕2 1500 199 240 403 1.060,91 1 3,100
1
90 80 10 3 2400 199 240 404 1.158,01 1 3,399
110 100 10 4 3800 199 240 405 1.243,66 1 5,133
140 125 10 5 8600 199 240 406 1.667,24 1 6,826
160 150 10 6 11400 199 240 407 1.942,73 1 9,779
225 200 10 8 19900 199 240 408 2.491,04 1 13,529
280 250 10 10 34000 199 240 409 4.778,11 1 28,200
315 300 5 12 50000 199 240 410 5.733,73 1 36,200

d Wmax V1 U V Lg k Y D2 Y1 M2 E H4 Q1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 125 98,2 104 15,0 137,2 70,4 70 40
75 132,5 85,1 90 139,9 46 145 98,2 115 15,0 137,2 70,4 70 54 35
90 136,8 91,2 90 145,6 49 160 111,1 131 15,0 162,6 83,3 78 67 50
110 161,0 105,7 90 166,4 56 180 114,8 161 179,8 87,0 86 88 74
140 187,0 118,8 90 180,0 64 210 149,5 187 209,0 107,5 96 113 97
160 215,0 130,9 90 189,0 72 240 153,1 215 217,0 111,1 106 139 123
225 267,0 158,3 90 210,5 73 295 160,0 267 249,2 118,0 118 178 169
280 329,0 206,1 125 262,6 113 350 190,0 329 18,2 323,0 148,0 148 210 207
315 380,4 228,8 125 284,3 113 400 210,1 379 18,2 340,5 168,0 157 256 253

d Hmax Lmax
(mm) (mm) (mm)
63 325,3 274,4
75 338,2 274,4
90 362,9 325,2
110 386,9 359,6
140 448,3 418,0
160 473,0 434,0
225 528,8 498,4
280 676,9 646,0
315 741,4 681,0

362
