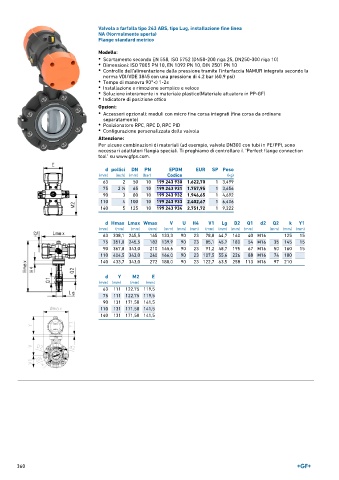

Page 360 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 243 ABS, tipo Lug, installazione fine linea
NA (Normalmente aperta)
Flange standard metrico

Modello:
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN EPDM EUR SP Peso
(mm) (inch) (mm) (bar) Codice (kg)
63 2 50 10 199 243 930 1.622,70 1 3,499
75 2 ∕2 65 10 199 243 931 1.757,95 1 3,656
1
90 3 80 10 199 243 932 1.946,65 1 4,692
110 4 100 10 199 243 933 2.402,67 1 6,406
140 5 125 10 199 243 934 2.751,72 1 9,222

d Hmax Lmax Wmax V U H4 V1 Lg D2 Q1 d2 Q2 k Y1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 338,1 245,5 165 133,3 90 23 78,8 44,7 160 40 M16 125 15
75 351,0 245,5 182 139,9 90 23 85,1 45,7 180 54 M16 35 145 15
90 367,8 343,0 210 145,6 90 23 91,2 48,7 195 67 M16 50 160 15
110 404,5 343,0 240 166,0 90 23 107,5 55,6 226 88 M16 74 180
140 433,7 343,0 272 180,0 90 23 122,7 63,5 258 113 M16 97 210

d Y M2 E
(mm) (mm) (mm) (mm)
63 111 122,75 119,5
75 111 122,75 119,5
90 131 171,50 141,5
110 131 171,50 141,5
140 131 171,50 141,5
