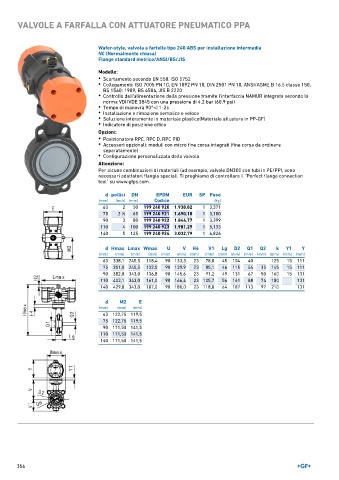

Page 356 - GEORGFISCHER - LISTINO 897

VALVOLE A FARFALLA CON ATTUATORE PNEUMATICO PPA

Wafer-style, valvola a farfalla tipo 240 ABS per installazione intermedia
NC (Normalmente chiusa)
Flange standard metrico/ANSI/BS/JIS

Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico

Opzioni:
• Posizionatore RPC, RPC D, RPC PID
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
• Configurazione personalizzata della valvola

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN EPDM EUR SP Peso
(mm) (inch) (mm) Codice (kg)
63 2 50 199 240 920 1.938,82 1 3,371
75 2 ∕2 65 199 240 921 1.690,10 1 3,100
1
90 3 80 199 240 922 1.844,77 1 3,399
110 4 100 199 240 923 1.981,29 1 5,133
140 5 125 199 240 924 3.032,79 1 6,826

d Hmax Lmax Wmax U V H4 V1 Lg D2 Q1 Q2 k Y1 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 338,1 245,5 118,4 90 133,3 23 78,8 45 104 40 125 15 111
75 351,0 245,5 132,5 90 139,9 23 85,1 46 115 54 35 145 15 111
90 382,8 343,0 136,8 90 145,6 23 91,2 49 131 67 50 160 15 131
110 403,1 343,0 161,0 90 166,4 23 105,7 56 161 88 74 180 131
140 429,8 343,0 187,0 90 180,0 23 118,8 64 187 113 97 210 131

d M2 E
(mm) (mm) (mm)
63 122,75 119,5
75 122,75 119,5
90 171,50 141,5
110 171,50 141,5
140 171,50 141,5
