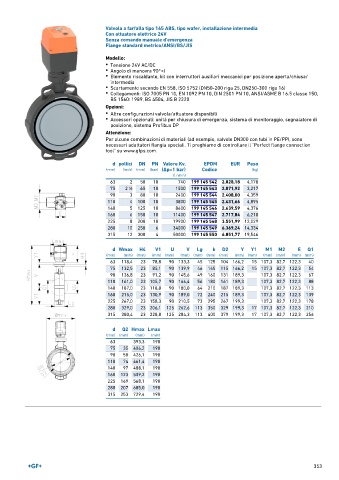

Page 353 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 145 ABS, tipo wafer, installazione intermedia
Con attuatore elettrico 24V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 145 542 2.028,18 4,178
75 2 ∕2 65 10 1500 199 145 543 2.071,92 3,217
1
90 3 80 10 2400 199 145 544 2.408,00 4,359
110 4 100 10 3800 199 145 545 2.431,66 4,895
140 5 125 10 8600 199 145 546 2.639,59 4,376
160 6 150 10 11400 199 145 547 2.717,84 6,218
225 8 200 10 19900 199 145 548 3.551,99 12,029
280 10 250 6 34000 199 145 549 6.369,24 14,334
315 12 300 4 50000 199 145 550 6.851,77 19,546

d Wmax H4 V1 U V Lg k D2 Y Y1 M1 M2 E Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 23 78,8 90 133,3 45 125 104 166,2 15 107,3 82,7 122,3 40
75 132,5 23 85,1 90 139,9 46 145 115 166,2 15 107,3 82,7 122,3 54
90 136,8 23 91,2 90 145,6 49 160 131 189,3 107,3 82,7 122,3 67
110 161,0 23 105,7 90 166,4 56 180 161 189,3 107,3 82,7 122,3 88
140 187,0 23 118,8 90 180,0 64 210 187 189,3 107,3 82,7 122,3 113
160 215,0 23 130,9 90 189,0 72 240 215 189,3 107,3 82,7 122,3 139
225 267,0 23 158,3 90 210,5 73 295 267 199,3 107,3 82,7 122,3 178
280 329,0 23 206,1 125 262,6 113 350 329 199,3 17 107,3 82,7 122,3 210
315 380,4 23 228,8 125 284,3 113 400 379 199,3 17 107,3 82,7 122,3 256

d Q2 Hmax Lmax
(mm) (mm) (mm) (mm)
63 393,3 190
75 35 406,2 190
90 50 426,1 190
110 74 461,4 190
140 97 488,1 190
160 123 509,2 190
225 169 568,1 190
280 207 685,0 190
315 253 729,4 190
