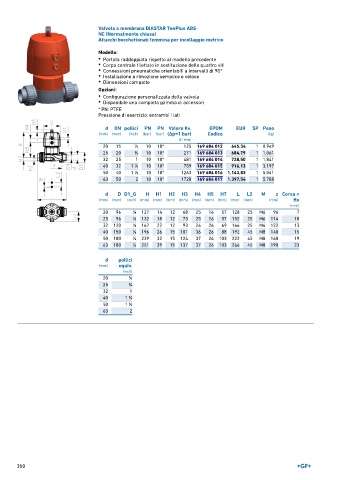

Page 350 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR TenPlus ABS
NC (Normalmente chiusa)
Attacchi bocchettonati femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 169 684 012 645,34 1 0,949
25 20 3 ∕4 10 10* 271 169 684 013 684,79 1 1,061
32 25 1 10 10* 481 169 684 014 728,50 1 1,841
40 32 1 ∕4 10 10* 759 169 684 015 916,13 1 3,197
1
50 40 1 ∕2 10 10* 1263 169 684 016 1.143,83 1 5,041
1
63 50 2 10 10* 1728 169 684 017 1.397,54 1 5,788
d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 96 1 ∕8 127 14 12 68 25 16 57 128 25 M6 96 7
25 96 1 ∕8 132 18 12 73 25 16 57 152 25 M6 114 10
32 120 1 ∕8 167 22 12 93 26 26 69 166 25 M6 122 13
40 150 1 ∕4 196 26 15 101 36 26 88 192 45 M8 140 15
50 180 1 ∕4 239 32 15 124 37 26 103 222 45 M8 160 19
63 180 1 ∕4 251 39 15 137 37 26 103 266 45 M8 190 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2
