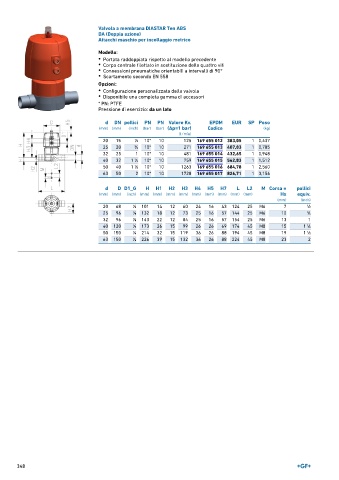

Page 348 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten ABS
DA (Doppia azione)
Attacchi maschio per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10* 10 125 169 655 012 383,05 1 0,437
25 20 3 ∕4 10* 10 271 169 655 013 407,83 1 0,785
32 25 1 10* 10 481 169 655 014 432,65 1 0,948
40 32 1 ∕4 10* 10 759 169 655 015 542,83 1 1,512
1
50 40 1 ∕2 10* 10 1263 169 655 016 684,78 1 2,560
1
63 50 2 10* 10 1728 169 655 017 826,71 1 3,156

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 7 1 ∕2
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 10 3 ∕4
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 13 1
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 15 1 ∕4
1
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 19 1 ∕2
1
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 23 2
