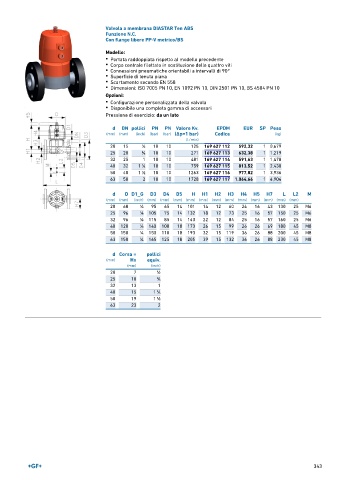

Page 343 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten ABS
Funzione N.C.
Con flange libere PP-V metrico/BS

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: da un lato

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10 125 169 627 112 592,32 1 0,679
25 20 3 ∕4 10 10 271 169 627 113 632,38 1 1,219
32 25 1 10 10 481 169 627 114 591,63 1 1,478
40 32 1 ∕4 10 10 759 169 627 115 813,52 1 2,430
1
50 40 1 ∕2 10 10 1263 169 627 116 977,82 1 3,936
1
63 50 2 10 10 1728 169 627 117 1.064,66 1 4,904
d D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 68 1 ∕8 95 65 14 101 14 12 60 24 16 43 130 25 M6
25 96 1 ∕8 105 75 14 132 18 12 73 25 16 57 150 25 M6
32 96 1 ∕8 115 85 14 143 22 12 84 25 16 57 160 25 M6
40 120 1 ∕8 140 100 18 173 26 15 99 26 26 69 180 45 M8
50 150 1 ∕4 150 110 18 193 32 15 119 36 26 88 200 45 M8
63 150 1 ∕4 165 125 18 205 39 15 132 36 26 88 230 45 M8

d Corsa = pollici
(mm) Hx equiv.
(mm) (inch)
20 7 1 ∕2
25 10 3 ∕4
32 13 1
40 15 1 ∕4
1
50 19 1 ∕2
1
63 23 2

343
