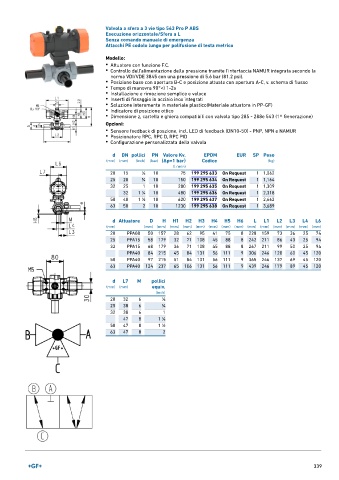

Page 339 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro P ABS
Esecuzione orizzontale/Sfera a L
Senza comando manuale di emergenza
Attacchi PE codolo lungo per polifusione di testa metrico

Modello:
• Attuatore con funzione F.C.
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Posizione base con apertura B-C e posizione attuata con apertura A-C, v. schema di flusso
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 285 - 288e 543 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 75 199 295 633 On Request 1 1,062
25 20 3 ∕4 10 150 199 295 634 On Request 1 1,164
32 25 1 10 280 199 295 635 On Request 1 1,309
32 1 ∕4 10 480 199 295 636 On Request 1 2,318
1
50 40 1 ∕2 10 620 199 295 637 On Request 1 2,662
1
63 50 2 10 1230 199 295 638 On Request 1 3,689
d Attuatore D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 PPA08 50 157 28 62 95 41 75 8 228 159 73 36 25 74
25 PPA15 58 179 32 71 108 45 88 8 242 211 86 43 25 94
32 PPA15 68 179 36 71 108 45 88 8 267 211 99 50 25 94
PPA40 84 215 45 84 131 56 111 9 306 246 120 60 45 120
50 PPA40 97 215 51 84 131 56 111 9 365 246 137 69 45 120
63 PPA40 124 237 65 106 131 56 111 9 439 246 179 89 45 120

d L7 M pollici
(mm) (mm) equiv.
(inch)
20 32 6 1 ∕2
25 38 6 3 ∕4
32 38 6 1
47 8 1 ∕4
1
50 47 8 1 ∕2
1
63 47 8 2

339
