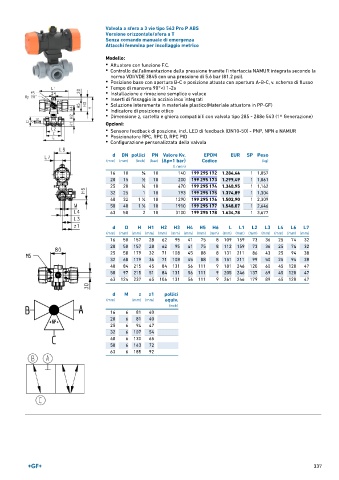

Page 337 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro P ABS
Versione orizzontale/sfera a T
Senza comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Attuatore con funzione F.C.
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Posizione base con apertura B-C e posizione attuata con apertura A-B-C, v. schema di flusso
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 285 - 288e 543 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 140 199 295 172 1.284,44 1 1,057
20 15 1 ∕2 10 200 199 295 173 1.299,49 1 1,061
25 20 3 ∕4 10 470 199 295 174 1.340,95 1 1,162
32 25 1 10 793 199 295 175 1.374,89 1 1,304
40 32 1 ∕4 10 1290 199 295 176 1.502,90 1 2,309
1
50 40 1 ∕2 10 1910 199 295 177 1.548,07 1 2,646
1
63 50 2 10 3100 199 295 178 1.634,78 1 3,677
d D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 157 28 62 95 41 75 8 109 159 73 36 25 74 32
20 50 157 28 62 95 41 75 8 112 159 73 36 25 74 32
25 58 179 32 71 108 45 88 8 131 211 86 43 25 94 38
32 68 179 36 71 108 45 88 8 151 211 99 50 25 94 38
40 84 215 45 84 131 56 111 9 181 246 120 60 45 120 47
50 97 215 51 84 131 56 111 9 205 246 137 69 45 120 47
63 124 237 65 106 131 56 111 9 261 246 179 89 45 120 47

d M z z1 pollici
(mm) (mm) (mm) equiv.
(inch)
16 6 81 40
20 6 81 40
25 6 94 47
32 6 107 54
40 6 130 65
50 6 143 72
63 6 185 92
