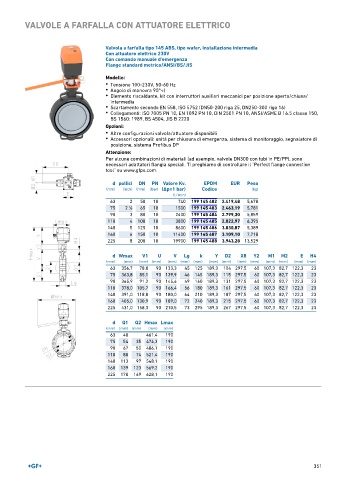

Page 351 - GEORGFISCHER - LISTINO 897

VALVOLE A FARFALLA CON ATTUATORE ELETTRICO

Valvola a farfalla tipo 145 ABS, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Con comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 145 482 2.419,48 5,678
75 2 ∕2 65 10 1500 199 145 483 2.463,19 5,781
1
90 3 80 10 2400 199 145 484 2.799,30 5,859
110 4 100 10 3800 199 145 485 2.822,97 6,395
140 5 125 10 8600 199 145 486 3.030,87 5,389
160 6 150 10 11400 199 145 487 3.109,10 7,718
225 8 200 10 19900 199 145 488 3.943,28 13,529

d Wmax V1 U V Lg k Y D2 X8 Y2 M1 M2 E H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 356,7 78,8 90 133,3 45 125 189,3 104 297,5 60 107,3 82,7 122,3 23
75 363,8 85,1 90 139,9 46 145 189,3 115 297,5 60 107,3 82,7 122,3 23
90 365,9 91,2 90 145,6 49 160 189,3 131 297,5 60 107,3 82,7 122,3 23
110 378,0 105,7 90 166,4 56 180 189,3 161 297,5 60 107,3 82,7 122,3 23
140 391,0 118,8 90 180,0 64 210 189,3 187 297,5 60 107,3 82,7 122,3 23
160 405,0 130,9 90 189,0 72 240 189,3 215 297,5 60 107,3 82,7 122,3 23
225 431,0 158,3 90 210,5 73 295 189,3 267 297,5 60 107,3 82,7 122,3 23

d Q1 Q2 Hmax Lmax
(mm) (mm) (mm) (mm) (mm)
63 40 461,4 190
75 54 35 474,3 190
90 67 50 486,1 190
110 88 74 521,4 190
140 113 97 548,1 190
160 139 123 569,2 190
225 178 169 628,1 190
